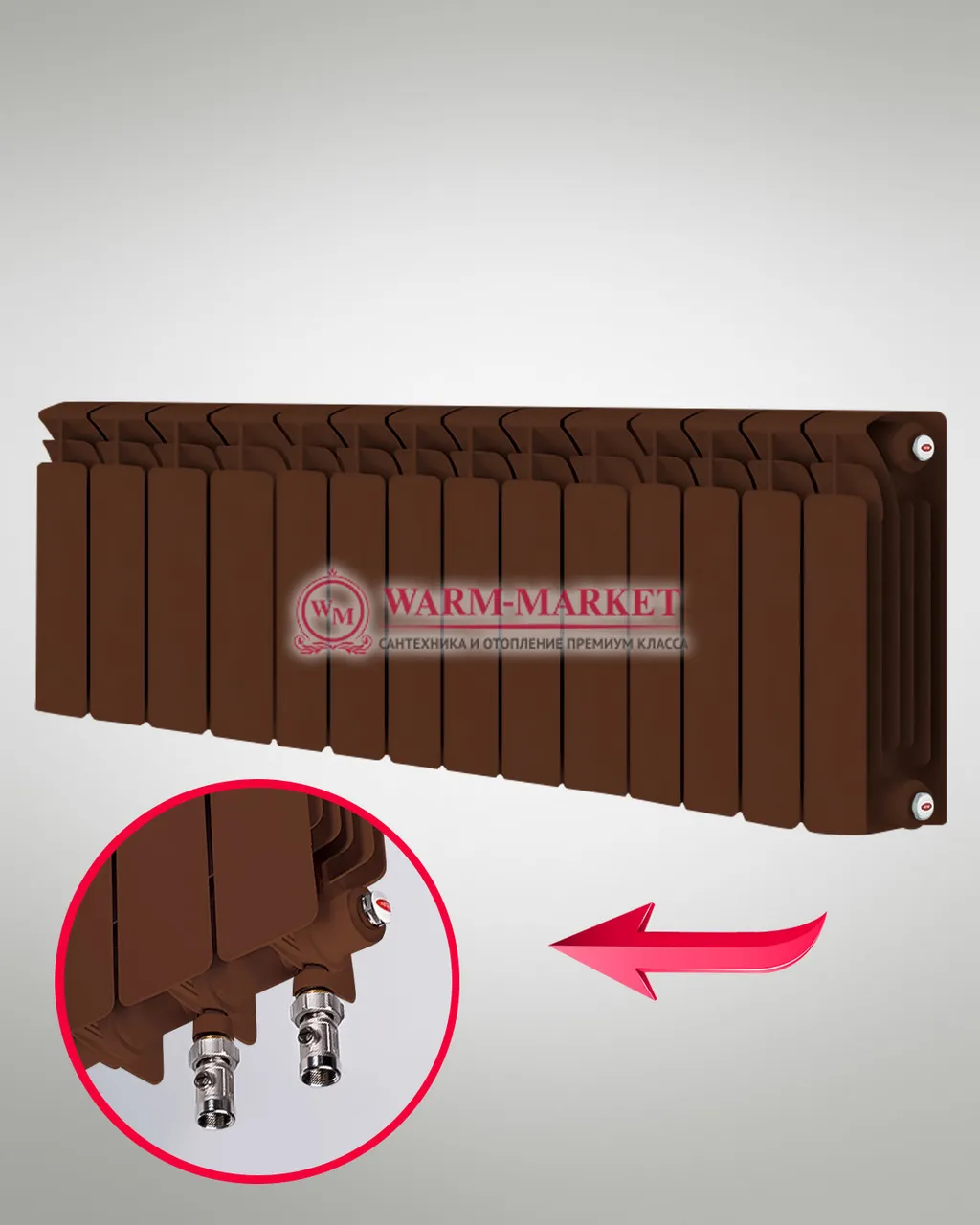

Расстояние радиатора от стены, пола и подоконника по ГОСТ

По ГОСТ 30494-2011 минимальные расстояния при установке радиатора: от пола — не менее 60 мм (оптимально 100–120 мм), от подоконника — не менее 50 мм (оптимально 100 мм), от стены до задней поверхности — не менее 20 мм (оптимально 25–50 мм). Нарушение любого из этих расстояний снижает теплоотдачу на 15–20%.

Нормативные расстояния по ГОСТ 30494

Почему эти расстояния важны: физика конвекции

Радиатор отапливает комнату преимущественно за счёт конвекции: холодный воздух опускается вниз, нагревается у поверхности прибора и поднимается вверх. Для нормальной конвекции нужны три свободных пространства одновременно — снизу, сверху и сзади.

Зазор от пола — вход холодного воздуха

Холодный воздух тяжелее тёплого и концентрируется у пола. Именно через нижний зазор он поступает к нагревательной поверхности. При зазоре менее 60 мм поток холодного воздуха ограничен, конвекция слабее — радиатор «задыхается» снизу. Теплоотдача падает на 15–20% относительно паспортной.

Зазор от подоконника — выход тёплого воздуха

Нагретый воздух поднимается вверх и должен свободно выйти в комнату. Если подоконник перекрывает верх радиатора менее чем на 50 мм — тёплый воздух застаивается под подоконником и рециркулирует обратно вниз, не попадая в комнату. Тепловая завеса у окна при этом нарушается — от стекла дует, несмотря на работающий радиатор.

Зазор от стены — циркуляция за прибором

Если радиатор прижат к стене вплотную, воздух за ним не циркулирует. Тепло уходит в стену, а не в комнату. Особенно критично для наружных стен: без зазора и теплоотражающего экрана потери достигают 8–10% от мощности прибора.

Особые случаи

Очень низкий подоконник (ниже 750 мм от пола)

Если выдержать 50 мм от подоконника при таком расположении, получается слишком маленький радиатор — недостаточной мощности. Решений три: использовать низкий радиатор (межосевое 200–300 мм) с большей длиной, заменить подоконник на более короткий, или поставить внутрипольный конвектор.

Монтаж в нише

Радиатор в нише теряет 5–7% теплоотдачи даже при соблюдении всех зазоров — за счёт ограниченной циркуляции воздуха перед прибором. Компенсируйте это выбором радиатора мощностью на 10–15% выше расчётной. Минимальная глубина ниши: толщина радиатора + 50 мм сзади + 30 мм спереди.

Вертикальный радиатор от пола до потолка

Для вертикального прибора высотой 1800–2500 мм зазоры от пола и потолка не так критичны как для горизонтального: конвекция идёт по всей высоте прибора. Обязателен зазор от стены (минимум 20 мм). Крепление — минимум три кронштейна для приборов выше 1500 мм: сверху, посередине и снизу. Посмотрите вертикальные радиаторы в каталоге — в описании каждой модели указаны рекомендации по монтажу.

Частые вопросы

Можно ли ставить радиатор ниже 60 мм от пола?

Технически можно — система работать будет. Но ГОСТ устанавливает минимум 60 мм как границу нормальной конвекции. При зазоре 30–40 мм теплоотдача снижается заметно. При 0–15 мм — радиатор греет почти только за счёт излучения, конвекция практически отсутствует.

Нужно ли соблюдать зазоры для декоративного экрана над радиатором?

Да. Декоративный экран или полка над радиатором работает как подоконник: перекрывает выход тёплого воздуха. Расстояние от верхнего края прибора до нижнего края экрана — не менее 50 мм. Экраны с перфорацией или решёткой снижают потери, но не устраняют их.

Как правильно разметить высоту радиатора при монтаже?

Отмерьте от чистового пола 100–120 мм — это высота нижнего края радиатора. Прибавьте высоту прибора (межосевое расстояние + 80 мм на коллекторы) — получите высоту верхнего края. Проверьте расстояние от подоконника: должно остаться не менее 50 мм. Если не выходит — опустите прибор немного ниже от пола, но не менее 60 мм.
