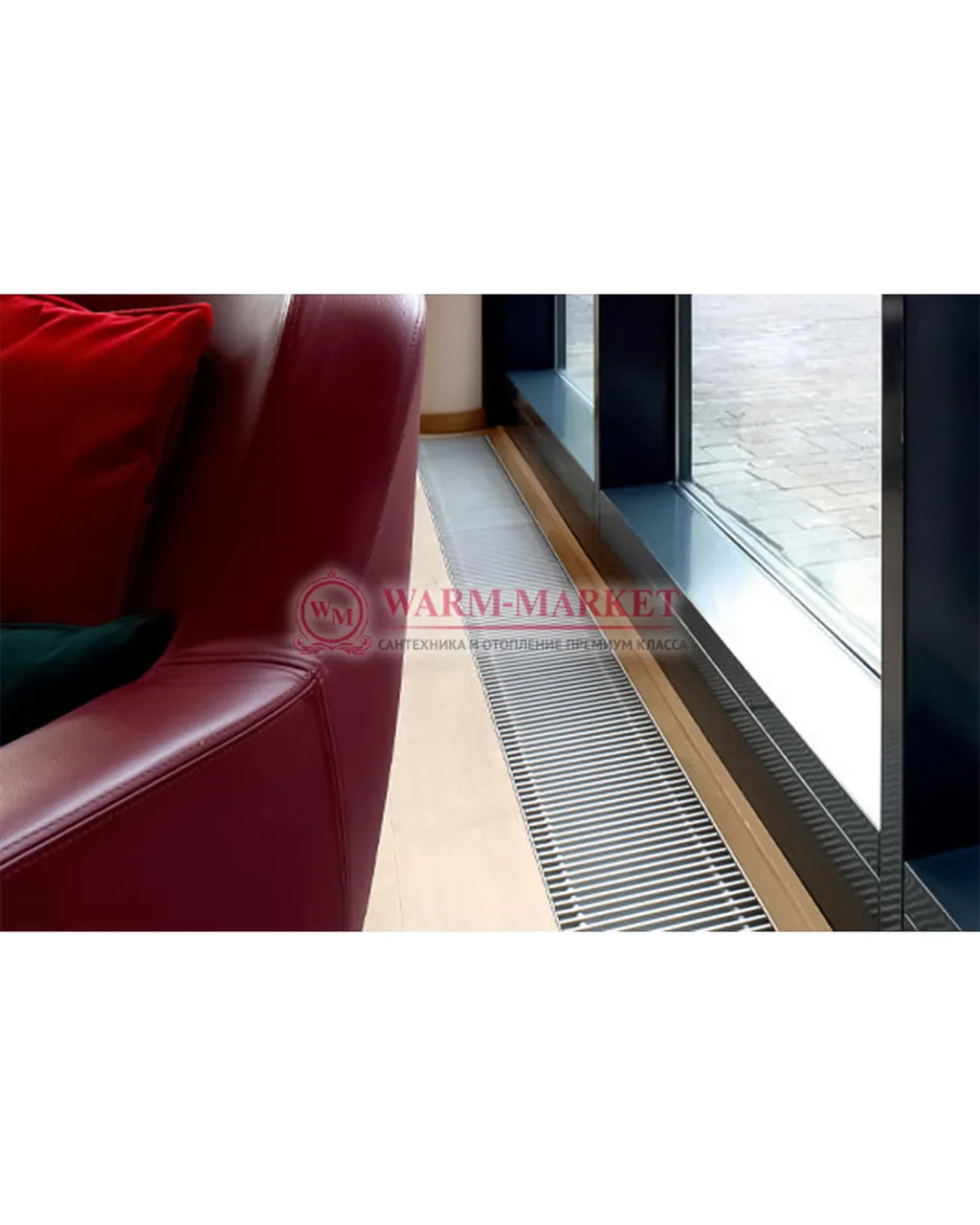

Теплообменник — главный элемент внутрипольного конвектора. От его материала, конструкции и качества изготовления зависит тепловая мощность прибора, срок службы и стоимость. Разбираем всё, что нужно знать о теплообменниках: почему медь с алюминием — это стандарт качества, чем отличаются конструкции и на что обращать внимание при выборе.
Что такое теплообменник конвектора
Теплообменник — это нагревательный элемент внутри корпуса конвектора, который передаёт тепло от теплоносителя (горячей воды) или электрического нагревателя воздуху в помещении.

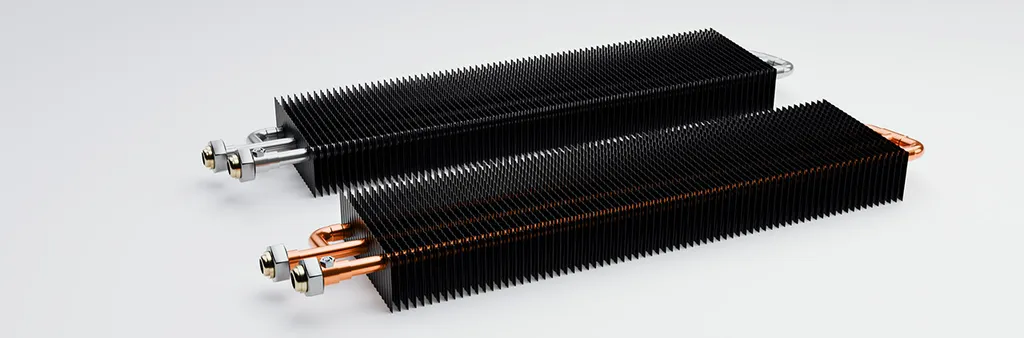

Конструкция стандартного водяного теплообменника: одна или несколько медных трубок, через которые циркулирует горячая вода, и напрессованные на трубки алюминиевые пластины-рёбра. Рёбра многократно увеличивают площадь контакта металла с воздухом — и тем самым увеличивают теплоотдачу.
Без рёбер голая медная трубка диаметром 15 мм длиной 1000 мм имеет площадь поверхности около 0,05 м². С алюминиевыми рёбрами шагом 2 мм та же трубка имеет площадь около 1,5–2 м² — в 30–40 раз больше. Именно это обеспечивает высокую тепловую мощность при компактных размерах.
Медно-алюминиевый теплообменник (Cu-Al): почему это стандарт
Сочетание меди и алюминия в теплообменнике — не случайность, а результат оптимизации по нескольким параметрам одновременно.
Почему медь для трубок
Высокая теплопроводность. Медь проводит тепло со скоростью 385 Вт/(м·К) — в 6 раз лучше стали (50 Вт/(м·К)) и в 2 раза лучше алюминия (205 Вт/(м·К)). Горячая вода внутри медной трубки мгновенно передаёт тепло стенке — потерь минимум.
Устойчивость к коррозии. Медь практически не корродирует в воде при рабочих температурах системы отопления. Медные трубки служат 50–80 лет при правильной эксплуатации — срок сопоставим со сроком жизни самого здания.
Пластичность. Медные трубки легко гнутся и разваривают — это упрощает производство теплообменников сложных форм и надёжность паяных соединений.
Устойчивость к гидроударам. Медь выдерживает кратковременные скачки давления в системе без деформации трубок.
Почему алюминий для рёбер
Хорошая теплопроводность при малом весе. Алюминий проводит тепло в 4 раза лучше стали и при этом в 3 раза легче. Лёгкие алюминиевые рёбра можно делать тонкими (0,1–0,2 мм) и частыми (шаг 1,5–2,5 мм) — это максимизирует площадь теплоотдачи при минимальном весе и аэродинамическом сопротивлении.
Технологичность. Алюминиевые пластины легко штампуются и напрессовываются на медные трубки с высокой точностью. Качественная напрессовка обеспечивает плотный тепловой контакт между трубкой и ребром — без зазора, через который тепло терялось бы.
Доступность. Алюминий значительно дешевле меди, что позволяет делать рёбра достаточно частыми и плотными без существенного удорожания прибора.
Конструкция теплообменника: однорядный, двухрядный, трёхрядный
Число рядов трубок в теплообменнике — ключевой параметр, определяющий мощность конвектора при заданных габаритах.
Однорядный теплообменник
Одна медная трубка с алюминиевыми рёбрами. Минимальная ширина — от 170 мм. Наименьшая мощность среди всех вариантов.
Применение: небольшие помещения до 12–15 м², использование в связке с тёплым полом, ограниченные по ширине ниши.
Мощность при длине 1000 мм и температуре теплоносителя 70/60 °C: 500–800 Вт.
Двухрядный теплообменник
Два ряда медных трубок — расположены один за другим по ходу воздушного потока. Ширина корпуса от 210–230 мм. Стандарт для большинства жилых помещений.
Применение: жилые комнаты, кабинеты, спальни, помещения с обычным и небольшим панорамным остеклением.
Мощность при длине 1000 мм: 900–1500 Вт — в 1,5–2 раза выше однорядного при тех же длине и глубине.
Трёхрядный теплообменник
Три ряда медных трубок. Ширина корпуса от 260–280 мм. Максимальная мощность в серийных моделях.
Применение: гостиные с витражным остеклением, офисы, коммерческие объекты, помещения с высокими потолками и большими теплопотерями.
Мощность при длине 1000 мм: 1400–2200 Вт.
Шаг рёбер: влияние на мощность и загрязнение
Шаг рёбер — расстояние между соседними алюминиевыми пластинами. Это параметр, о котором редко говорят, но который существенно влияет на работу конвектора.
| Шаг рёбер | Мощность | Склонность к загрязнению | Применение |
|---|---|---|---|
| 1,5–2 мм | Максимальная | Высокая | Чистые помещения, офисы |
| 2,5–3 мм | Высокая | Средняя | Жилые помещения |
| 3,5–5 мм | Средняя | Низкая | Помещения с пылью, животными |
Частые рёбра (1,5–2 мм): максимальная площадь теплоотдачи → максимальная мощность. Но при частых рёбрах пыль быстро забивает межрёберное пространство, аэродинамическое сопротивление растёт и мощность падает. Требуют регулярной чистки — раз в 2–3 месяца.
Редкие рёбра (3,5–5 мм): меньше площадь → меньше мощность. Но пыль легко продувается, обслуживание реже — раз в сезон. Оптимальны для домов с животными или в запылённых условиях.
Для большинства жилых помещений оптимален шаг 2,5–3 мм: баланс между мощностью и удобством обслуживания.
Альтернативные материалы теплообменников
Стальной теплообменник
Стальные теплообменники (сталь + алюминиевые рёбра) дешевле медно-алюминиевых на 20–40%. Применяются в бюджетных конвекторах.
Плюсы: низкая стоимость.
Минусы: сталь корродирует при контакте с кислородосодержащим теплоносителем. В открытых системах отопления и в системах с плохой водоподготовкой стальной теплообменник начинает ржаветь через 3–7 лет. Теплопроводность стали в 7 раз ниже меди — ниже эффективность теплообмена.
Рекомендация: стальной теплообменник допустим только в закрытых системах с качественной водоподготовкой и антикоррозийными добавками. Для центрального отопления в многоквартирных домах — не рекомендуется.
Теплообменник из нержавеющей стали
Нержавеющая сталь + алюминиевые рёбра. Дороже Cu-Al на 30–50%. Применяется в специальных условиях.
Плюсы: абсолютная коррозионная стойкость, в том числе в условиях высокой влажности, воздействия хлора и агрессивных сред.
Минусы: теплопроводность нержавеющей стали (16 Вт/(м·К)) в 24 раза ниже меди — мощность теплообменника при тех же размерах ниже. Высокая стоимость.
Применение: бассейны, спа-зоны, зимние сады с повышенной влажностью, промышленные помещения с агрессивной средой.
Биметаллический теплообменник (медь внутри, алюминий снаружи)
Редкий вариант: трубка состоит из двух слоёв — внутри медь, снаружи алюминий. Сочетает коррозионную стойкость меди изнутри с технологическими преимуществами алюминия снаружи.
Электрический теплообменник (ТЭН)
В электрических конвекторах вместо водяного теплообменника используется трубчатый электронагревательный элемент (ТЭН). Принцип работы: электрический ток нагревает нихромовую спираль внутри металлической трубки, заполненной теплопроводящим наполнителем (оксид магния). Тепло передаётся алюминиевым рёбрам снаружи трубки.
Качество ТЭНа определяется:
- Материалом оболочки (нержавеющая сталь или медь — надёжнее стали обычной)
- Удельной мощностью нагрузки (Вт/см²) — чем ниже, тем дольше служит
- Качеством наполнителя — однородность оксида магния без пустот
Срок службы качественного ТЭНа — 10–15 лет. Замена производится без демонтажа корпуса конвектора.
На что обращать внимание при выборе теплообменника
Материал трубок. Для водяного конвектора — только медь. Стальные трубки в системах центрального отопления — риск быстрой коррозии.
Качество напрессовки рёбер. Рёбра должны плотно прилегать к трубке без зазора. Проверить визуально: рёбра не должны болтаться или смещаться при лёгком нажатии. Некачественная напрессовка снижает теплоотдачу на 15–25%.
Число рядов. Выбирается исходя из расчётной мощности и допустимой ширины корпуса. Для большинства жилых помещений достаточно 2 рядов.
Шаг рёбер. Для жилых помещений — 2,5–3 мм. Для помещений с животными или высокой запылённостью — 3,5–5 мм.
Покрытие рёбер. Алюминиевые рёбра в некоторых моделях имеют защитное покрытие от окисления — это увеличивает срок службы и сохраняет эффективность теплоотдачи. Для влажных помещений — обязательно.
Рабочее давление. Для многоквартирных домов с центральным отоплением — не менее 10 бар, лучше 16 бар. Для частных домов с котлом — 6–8 бар достаточно.
Часто задаваемые вопросы
Можно ли заменить теплообменник в конвекторе? Да. Теплообменник — съёмный элемент в большинстве моделей. Снимается решётка, вытаскивается теплообменный блок, откручиваются трубы подключения. Новый теплообменник устанавливается в обратном порядке. Корпус при этом остаётся в полу. Это одно из преимуществ качественных конвекторов — можно заменить только изношенную деталь, не вскрывая стяжку.
Как часто нужно чистить теплообменник? Раз в сезон — минимум. При наличии животных или высокой запылённости — раз в 2–3 месяца. Загрязнённый теплообменник теряет до 30% мощности. Чистка: снять решётку, пропылесосить межрёберное пространство вдоль рёбер (поперёк нельзя — деформируете рёбра), при необходимости продуть сжатым воздухом.
Медно-алюминиевый теплообменник совместим с любым теплоносителем? Медь совместима с водой, антифризом на основе пропиленгликоля и этиленгликоля. Не рекомендуется использовать теплоносители с хлором — медь реагирует с хлором при высоких концентрациях. Для систем с нестандартными теплоносителями уточняйте у производителя.
Почему одни конвекторы мощнее других при одинаковых размерах? Разница — в конструкции теплообменника. Число рядов, шаг рёбер, диаметр трубок, качество напрессовки — всё это влияет на мощность. Конвектор Kampmann и бюджетный аналог одинакового размера могут отличаться по мощности на 20–40% именно из-за разного качества теплообменника.
Итог
Медно-алюминиевый теплообменник — оптимальный выбор для внутрипольного конвектора в жилых и коммерческих помещениях. Медные трубки обеспечивают долговечность и высокую теплопроводность, алюминиевые рёбра — максимальную площадь теплоотдачи при минимальном весе.
При выборе конвектора обращайте внимание не только на габариты и цену, но и на число рядов теплообменника, шаг рёбер и качество напрессовки. Именно эти параметры определяют реальную мощность и срок службы прибора.
В каталоге Warm-Market представлены конвекторы с медно-алюминиевыми теплообменниками Techno, Kampmann, Varmann, Vitron, Mohlenhof и других производителей. Специалисты помогут подобрать модель с нужными параметрами теплообменника под вашу систему отопления.
