Внутрипольный конвектор работает на основе конвекции — физического процесса, при котором нагретый воздух поднимается вверх, а холодный опускается вниз и занимает его место. Прибор встроен в пол, нагревает воздух у самого основания помещения и запускает непрерывную циркуляцию от пола к потолку. Снаружи видна только декоративная решётка — всё остальное скрыто под полом.
Принцип работы: естественная конвекция
В основе работы любого конвектора — закон физики: тёплый воздух легче холодного и поднимается вверх, а холодный опускается вниз. Именно это движение воздушных масс конвектор использует для обогрева помещения.
Вот как это происходит пошагово:
Цикл непрерывен, пока теплообменник горячий. Никаких механизмов не требуется — только разница температур воздуха запускает циркуляцию.
Принципиальное отличие от радиатора: конвектор расположен у пола, а не у стены. Тёплый воздух поднимается снизу вверх равномерно по всей площади помещения, а не сбоку от одной стены. У пола не бывает холодных зон — именно там начинается нагрев.

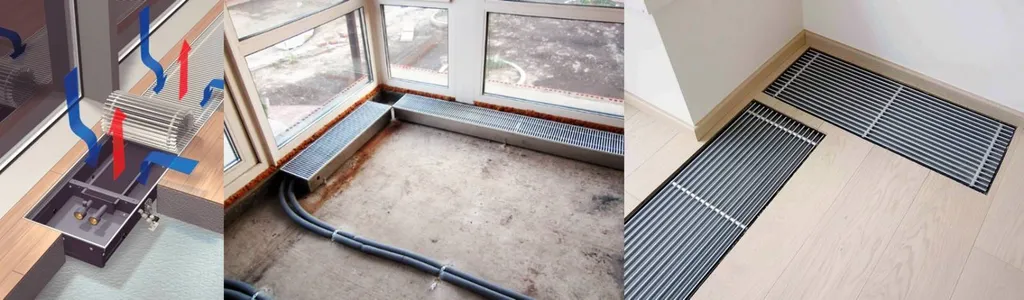

Устройство внутрипольного конвектора
Прибор состоит из трёх основных элементов: корпус, теплообменник и декоративная решётка.
Корпус
Прямоугольный короб из оцинкованной или нержавеющей стали, который вмуровывается в нишу в полу на этапе черновых работ. Корпус формирует аэродинамический канал: воздух входит снизу через решётку, проходит через теплообменник и выходит вверх.
Размеры корпуса: глубина 65–150 мм, ширина 170–400 мм, длина 500–3000 мм. Верхний край корпуса устанавливается вровень с уровнем чистового пола.
Теплообменник
Сердце конвектора. В качественных моделях — медная трубка с напрессованными алюминиевыми пластинами (Cu-Al). Горячий теплоноситель (вода 55–90 °C) или электрический ТЭН нагревает медную трубку, та передаёт тепло алюминиевым рёбрам, рёбра нагревают воздух, проходящий между ними.
Почему медь и алюминий: медь — один из лучших проводников тепла среди металлов, алюминиевые рёбра увеличивают площадь теплоотдачи в десятки раз по сравнению с голой трубкой. Чем больше рядов трубок и рёбер в теплообменнике — тем выше мощность прибора при тех же габаритах.
Теплообменники бывают одно-, двух- и трёхрядными. Трёхрядный при длине 1000 мм выдаёт в 2–2,5 раза больше тепла, чем однорядный.

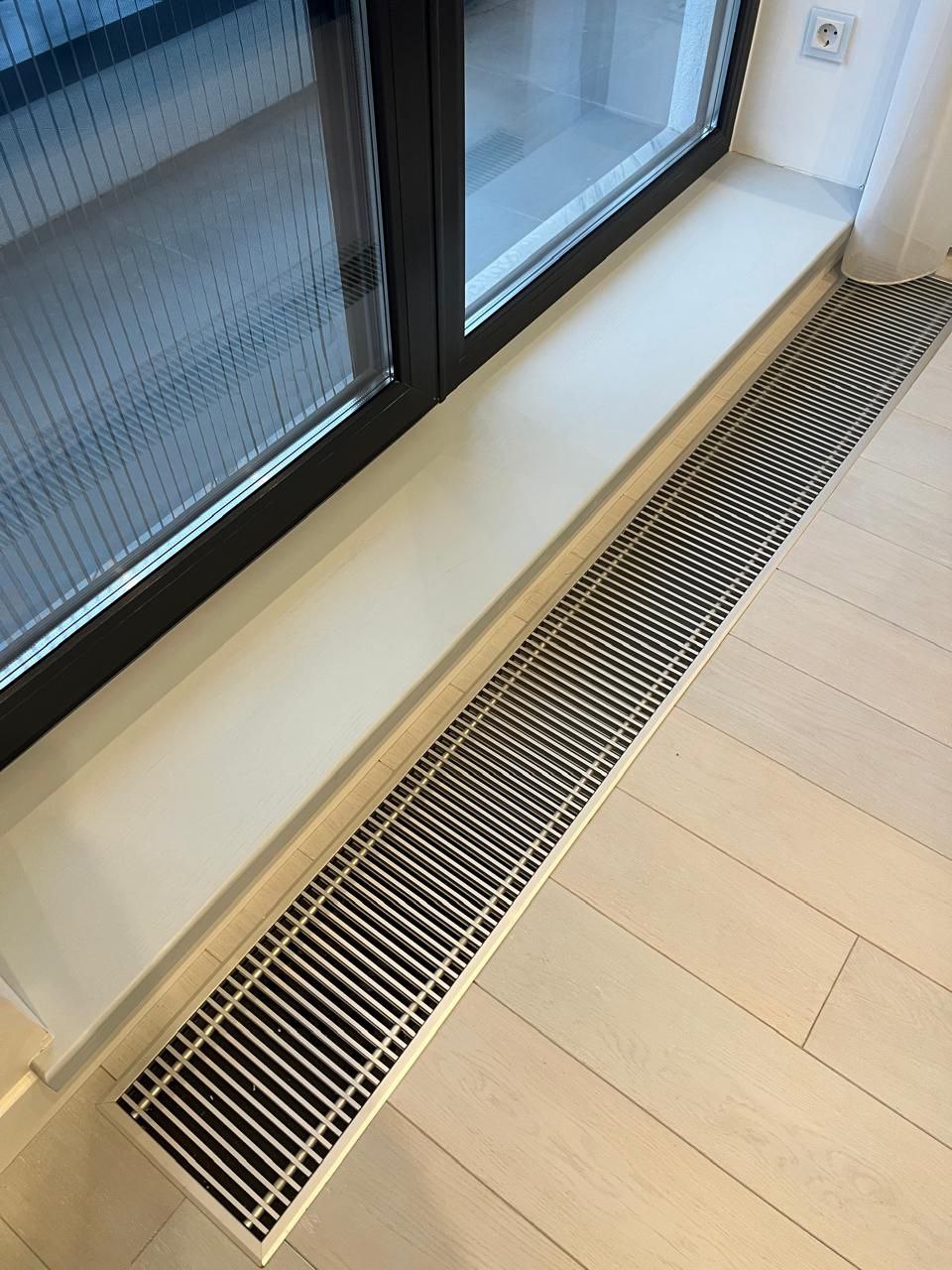

Декоративная решётка
Единственная видимая часть конвектора. Закрывает нишу сверху, пропускает воздух и выдерживает нагрузку до 200–300 кг/м². Нагревается максимум до 40 °C — обжечься невозможно.
Типы решёток: рулонная (гибкая, набор поперечных планок) и линейная (жёсткий профиль с продольными или поперечными рейками). Материалы: анодированный алюминий, нержавеющая сталь, дерево (дуб, венге, орех).
Принудительная конвекция: как работает вентилятор
В моделях с вентилятором к естественному движению воздуха добавляется механическое. Встроенный вентилятор принудительно прогоняет воздух через теплообменник с заданной скоростью и выбрасывает его вверх через решётку.
Скорость воздушного потока на выходе: у конвектора без вентилятора — 0,1–0,3 м/с, с вентилятором — 1,5–3 м/с. Мощность теплоотдачи при этом возрастает в 2–3 раза при тех же габаритах прибора.
Современные вентиляторы в конвекторах — бесщёточные EC-двигатели с плавной регулировкой скорости. Три режима: минимальный (25–28 дБ), средний, максимальный (38–42 дБ). Вентилятор управляется термостатом автоматически или вручную.
Тепловая завеса: главный эффект у панорамных окон

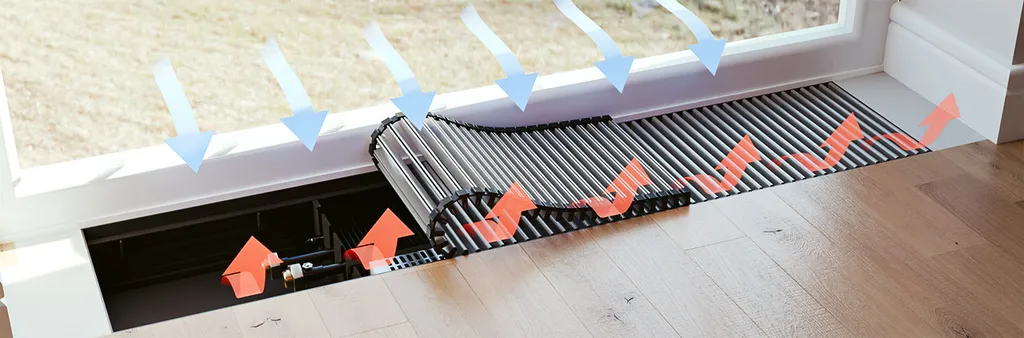

Когда конвектор установлен вдоль панорамного окна или витражного остекления, он создаёт тепловую завесу — вертикальный поток горячего воздуха, поднимающийся от пола к потолку прямо перед стеклом.
Стекло — наиболее холодная поверхность в помещении. Воздух, соприкасаясь с ним, охлаждается и стекает вниз — создавая постоянный сквозняк у окна. Тепловая завеса конвектора перехватывает этот холодный поток у самого пола, нагревает его и возвращает в помещение уже тёплым.
Результат: нет конденсата на стекле, нет запотевших рам, нет ощущения «тянет холодом» рядом с окном. Это невозможно воспроизвести с помощью радиатора у боковой стены или тёплого пола.
Водяной и электрический конвектор: в чём разница в работе
Водяной конвектор получает тепло от горячего теплоносителя — воды с температурой 55–90 °C, которая циркулирует по трубкам теплообменника от котла или теплосети. Температура теплоносителя регулируется котлом или термостатическим клапаном на подводке к конвектору. Пока котёл работает — конвектор греет.
Электрический конвектор нагревает воздух через ТЭН (трубчатый электронагреватель), который питается от сети 220 В. Принцип конвекции тот же — меняется только источник тепла. Термостат поддерживает заданную температуру, включая и отключая ТЭН.
Как конвектор регулирует температуру
Внутрипольный конвектор не регулирует температуру самостоятельно — он работает в связке с системой управления.
Для водяного конвектора без вентилятора: температура воздуха в помещении зависит от температуры теплоносителя, которую задаёт котёл или теплосеть. Термостатический клапан на подводке позволяет ограничить поток теплоносителя и тем самым снизить мощность конвектора.
Для конвектора с вентилятором: термостат измеряет температуру воздуха в помещении и управляет скоростью вентилятора. Стало теплее — вентилятор замедляется или останавливается. Похолодало — ускоряется. Это позволяет поддерживать точную температуру с отклонением ±0,5–1 °C.
Для электрического конвектора: термостат включает и отключает ТЭН, поддерживая заданную температуру. Программируемые термостаты позволяют задавать расписание — например, снижать температуру ночью и поднимать к утру.
Где конвектор работает лучше всего
| Тип помещения | Почему конвектор эффективен |
|---|---|
| Комнаты с панорамным остеклением | Тепловая завеса блокирует холод от стекла, нет конденсата |
| Дизайнерские интерьеры | Прибор полностью скрыт, стены и вид из окна свободны |
| Детские комнаты | Решётка не нагревается выше 40 °C — безопасно |
| Помещения с высокими потолками | Конвектор с вентилятором эффективно прогревает большой объём |
| Балконы и лоджии | Электрический конвектор работает без трубопровода |
| Зимние сады и оранжереи | Конвекторы из нержавеющей стали устойчивы к влаге |
Часто задаваемые вопросы
Конвектор с вентилятором прогревает помещение до комфортной температуры за 15–25 минут. Без вентилятора — 40–60 минут. Для сравнения: тёплый пол выходит на рабочий режим за 1–3 часа.
Холодный воздух всегда скапливается у пола — он тяжелее тёплого. Разместив нагревательный элемент у самого пола, конвектор перехватывает холодный воздух в точке его скопления и сразу нагревает. Это физически эффективнее, чем нагрев воздуха на высоте 50–80 см от пола, как у настенного радиатора.
Нет больше, чем любое другое отопление. Нагретый воздух при той же абсолютной влажности имеет меньшую относительную влажность — это свойство любой системы отопления. Конвектор не сжигает кислород и не изменяет химический состав воздуха.
Раз в сезон — снять решётку и пропылесосить нишу и теплообменник. Пыль между рёбрами снижает теплоотдачу. В моделях с вентилятором раз в 5–10 лет меняется вентилятор. Это всё обслуживание.
При сильном нагреве над решёткой конвектора с естественной конвекцией видно лёгкое марево — восходящий поток тёплого воздуха. Конвектор с вентилятором создаёт ощутимый поток, который можно почувствовать рукой над решёткой.
Итог. Внутрипольный конвектор работает по закону естественной или принудительной конвекции: нагревает воздух у пола и запускает его непрерывную циркуляцию снизу вверх по всему помещению. Установленный вдоль остекления, он создаёт тепловую завесу — невидимый щит от холода, стекающего со стекла.
Принцип прост, эффект впечатляющий — особенно там, где радиатор поставить некуда или нежелательно.
