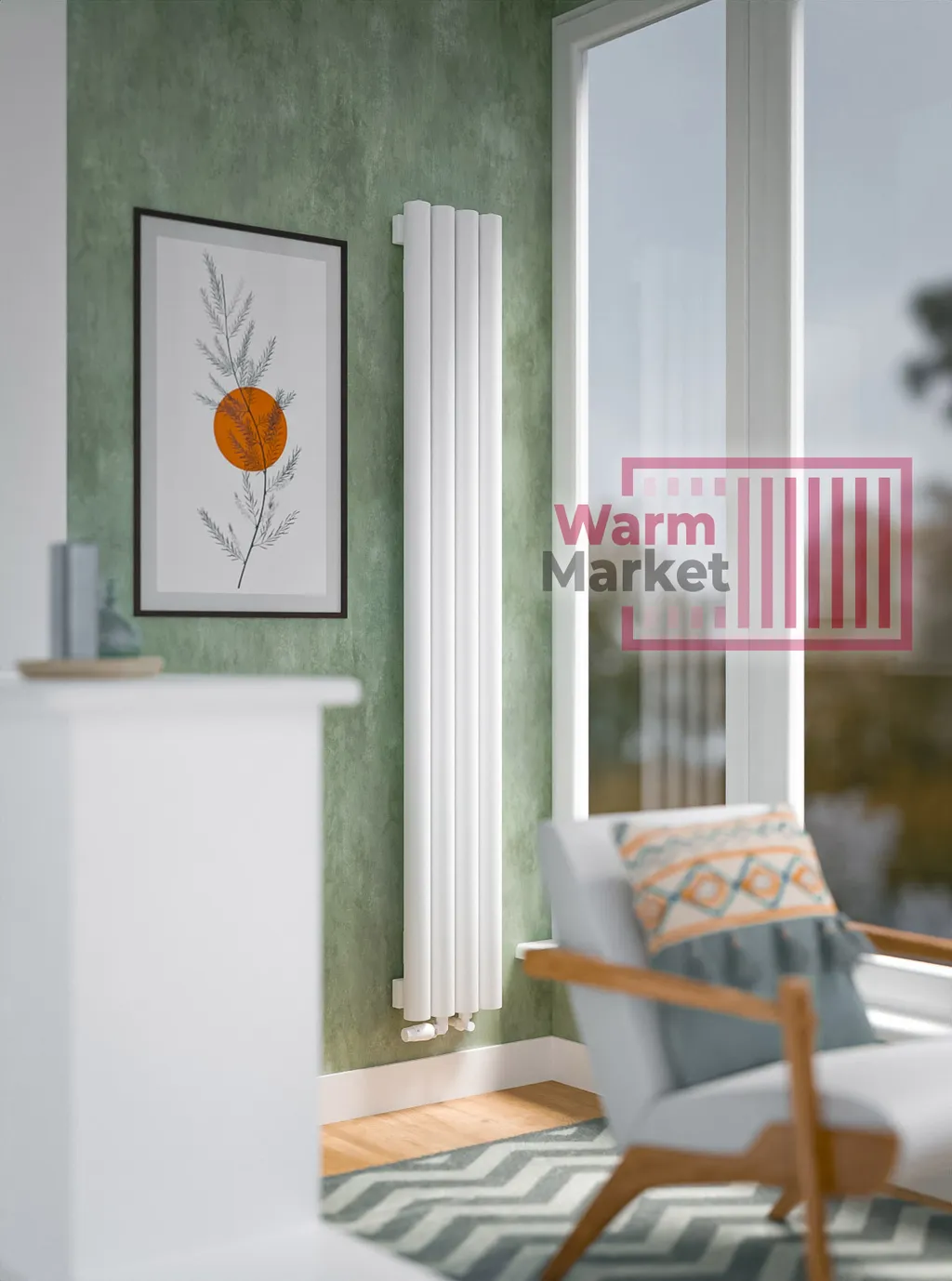

Вертикальный радиатор для панорамного окна устанавливают сбоку от витража — на свободной стене, в простенке между окнами или у самого края проёма. Главная задача прибора — компенсировать повышенные теплопотери через большую площадь стекла, которые в 2–3 раза выше, чем через обычное окно. Главное ограничение: радиатор сбоку не создаёт полноценной тепловой завесы вдоль стекла. Для окон шире 1,5–1,6 метра один вертикальный радиатор не справится — нужна комбинация с внутрипольным конвектором под окном или установка двух радиаторов с обеих сторон витража.
Почему панорамные окна требуют особого подхода
Стандартное окно в квартире — это прямоугольник 1,3 × 1,5 м с подоконником, под которым легко помещается классический радиатор. Восходящий поток тёплого воздуха от батареи прогревает стекло, отсекает нисходящий поток холода и удерживает комфортную температуру у проёма.
Панорамное окно ломает эту схему сразу по трём причинам.
- Нет подоконника или он слишком низкий. Стандартный радиатор высотой 500–600 мм не помещается под окном — выглядывает выше нижнего края стекла или вообще не вписывается в проект.
- Большая площадь холодной поверхности. Стекло почти всегда холоднее воздуха в помещении, и при панорамном остеклении площадь этой холодной поверхности в 3–5 раз больше, чем у обычного окна. Воздух у стекла охлаждается, становится тяжелее и опускается вниз — образуется заметный нисходящий поток холода.
- Конденсат и иней. Из-за разницы температур внутри и снаружи на стекле образуется конденсат, особенно по углам и нижней кромке. В сильные морозы — иней, который тает и стекает на пол при потеплении.
Без правильного отопления пользователь получает холодную зону у окна шириной 1–1,5 метра, конденсат и плесень в углах рамы, дискомфорт даже при нормальной общей температуре в комнате.
Где разместить вертикальный радиатор
Вертикальный радиатор у панорамного окна ставят в одном из четырёх вариантов размещения. Каждый имеет свои условия применения.
Один радиатор сбоку
| Когда подходит | Окно до 1,6 м |
| Эффективность | Достаточная |
Два радиатора с двух сторон
| Когда подходит | Окно 1,6–3 м |
| Эффективность | Хорошая |
В простенке между окнами
| Когда подходит | Несколько витражей |
| Эффективность | Хорошая |
Радиатор сбоку + конвектор снизу
| Когда подходит | Окно от 3 м |
| Эффективность | Максимальная |
Главное правило — радиатор должен стоять как можно ближе к стеклу. Чем дальше прибор от витража, тем сильнее ощущается холодный поток у окна. Минимальное расстояние от края радиатора до края окна — 50–100 мм. Идеально, если радиатор прилегает к самому краю проёма.
Расчёт мощности для панорамного окна
Стандартная формула — 100 Вт на 1 м² помещения — для панорамных окон не работает. Теплопотери через большое стекло требуют увеличения мощности.
Базовый коэффициент остекления:
- Окно занимает до 30% стены — коэффициент 1,1
- Окно 30–50% стены — коэффициент 1,2
- Окно 50–70% стены (классическое панорамное) — коэффициент 1,3
- Окно 70–100% стены (витраж от пола до потолка) — коэффициент 1,5
- Окна с двух или трёх сторон (угловое остекление) — коэффициент 1,7
Для гостиной 25 м² с панорамным окном 50% стены: 25 × 100 × 1,3 = 3250 Вт расчётной мощности. С запасом 20% на низкотемпературный режим — 3900 Вт. Один вертикальный радиатор такой мощности — это прибор высотой 1800–2000 мм, шириной 700–800 мм (8–10 секций).
Для угловой гостиной 30 м² с двумя панорамными окнами: 30 × 100 × 1,7 = 5100 Вт. Здесь один прибор уже не справится — нужны два радиатора по 2500–3000 Вт каждый, по одному с каждой стороны окон.
Размеры радиатора под витражное окно
Высота прибора подбирается так, чтобы он визуально соответствовал высоте окна. Диспропорция выглядит плохо: низкий радиатор у высокого окна теряется, слишком высокий перетягивает внимание.
Окно до 2 м
| Высота радиатора | 1500–1800 мм |
| Ширина | 300–500 мм |
Окно 2–2,5 м
| Высота радиатора | 1800–2000 мм |
| Ширина | 400–600 мм |
Окно 2,5–3 м
| Высота радиатора | 2000–2500 мм |
| Ширина | 500–700 мм |
Окно от 3 м (витраж)
| Высота радиатора | 2500–3000 мм |
| Ширина | 600–800 мм |
Для узких простенков между окнами шириной 100–300 мм используют тонкие модели в 1–3 секции. У крупных производителей (КЗТО, Solira, Zehnder, Arbonia, Steel Hot) есть линейки шириной от 80 мм специально под такие задачи.
Когда одного радиатора недостаточно
Один вертикальный радиатор сбоку справляется с задачей только при определённых условиях. Если хотя бы одно из них нарушено, прибор не закроет потребность в тепле.
- Ширина окна больше 1,6 м. Радиатор с одной стороны не может прогреть весь массив стекла равномерно — у дальнего края окна остаётся холодная зона. Нужны либо два прибора с двух сторон, либо комбинация с конвектором.
- Окно расположено на северной стороне. Теплопотери выше, прямого солнца нет, конденсат образуется быстрее. К расчётной мощности добавляют 15–20%.
- Однокамерный стеклопакет или старые рамы. Теплопотери через одно стекло в 2 раза выше, чем через двухкамерный пакет. Лучше заменить остекление, чем компенсировать радиатором.
- Высокие потолки от 3 м. Тёплый воздух от радиатора уходит вверх, нижняя зона у окна остаётся холодной. Здесь обязательно нужен конвектор под окном или тёплый пол.
- Зона у окна используется как место отдыха. Если у витража стоит диван, обеденный стол или рабочее место — холодный поток ощущается напрямую. Один радиатор сбоку дискомфорт не уберёт.
В этих случаях оптимальное решение — вертикальный радиатор сбоку для основного обогрева помещения плюс внутрипольный конвектор вдоль окна для тепловой завесы. Подробнее о выборе между двумя приборами есть отдельная статья в блоге Warm-Market.
Подключение и монтаж
Для панорамных окон чаще выбирают радиаторы с нижним подключением — оно эстетичнее, трубы прячутся в стяжку или плинтус, не портят вид. Но это требует подвода труб в нужной точке на стадии черновых работ.
Если ремонт уже сделан и трубы выходят сбоку, подключают боковым способом. Универсальный вариант — диагональное подключение: подача сверху с одной стороны, обратка снизу с другой. Даёт максимальную теплоотдачу (примерно на 7–10% больше, чем боковое одностороннее).
Для гипсокартонных перегородок (часто встречаются в новостройках с панорамным остеклением) обязательны закладные металлические профили под крепление. Радиатор высотой 2 м с водой весит 35–60 кг — без усиления гипсокартон не выдержит.
Минусы решения с вертикальным радиатором
Чтобы выбор был осознанным, важно понимать ограничения схемы.
Холодный поток у окна остаётся. Даже самый мощный вертикальный радиатор сбоку не создаёт тепловой завесы вдоль всего стекла. У панорамы шириной более 2 метров температура у стекла всегда будет на 2–4 °C ниже, чем в остальной комнате.
Конденсат не уходит полностью. При сильных морозах −20 °C и ниже вертикальный радиатор не компенсирует разницу температур у нижнего края стекла. Конденсат может появляться по утрам.
Видимость в интерьере. Для минималистичных проектов с акцентом на «чистый» вид витражного остекления видимый радиатор — компромисс. Решение со скрытым внутрипольным конвектором эстетически выигрывает.
Вопросы и ответы
Какой радиатор лучше для панорамных окон — вертикальный или внутрипольный конвектор?
Зависит от стадии ремонта. Конвектор устанавливается в стяжку и закладывается на этапе черновых работ — он эстетичнее и эффективнее против конденсата. Вертикальный радиатор можно повесить в готовой квартире и используется, когда стяжку трогать нельзя. Идеальное решение для широких витражей — комбинация обоих приборов.
Можно ли установить вертикальный радиатор прямо перед панорамным окном?
Технически можно, но нерационально. Радиатор перекроет нижнюю часть остекления, потеряется вид и смысл панорамного окна. Кроме того, нижнее подключение труб через пол вплотную к остеклению технически сложно реализовать.
Хватит ли одного вертикального радиатора на гостиную с панорамным окном 4 метра?
Нет. Окно шириной 4 метра требует либо два радиатора с обеих сторон, либо комбинацию из вертикального радиатора и внутрипольного конвектора длиной 2–3 метра под окном. Один прибор сбоку не справится с таким массивом стекла.
Какая ширина радиатора подходит для простенка 200 мм между двумя окнами?
Узкий радиатор в 1–2 секции шириной 80–180 мм. У КЗТО (серия Гармония), Solira, Zehnder есть модели от 80 мм. Если простенок 100 мм и меньше, радиатор не помещается с зазорами — нужна другая схема обогрева.
Защитит ли вертикальный радиатор стекло от запотевания?
Частично. Тёплый воздух от радиатора прогревает ближнюю часть стекла на 1–2 метра. Дальние участки витража остаются холодными, и в морозные дни конденсат на них появляется. Полную защиту даёт только конвектор под всем окном.
Можно ли использовать электрический вертикальный радиатор для панорамного окна?
Да, как дополнительный источник тепла или для помещений без водяного отопления (балконы, веранды, мансарды). Для основного отопления гостиной с большим витражом мощности электрических моделей обычно не хватает — стандартный электрический вертикальный радиатор даёт 800–1500 Вт, а нужно 3000–5000 Вт.
Коротко. Вертикальный радиатор для панорамного окна устанавливают сбоку от витража с расчётом мощности по формуле «площадь × 100 Вт × коэффициент остекления 1,3–1,5». Высота прибора подбирается под высоту окна, ширина — под расчётную мощность. Один радиатор справляется с окнами до 1,6 м шириной; для широких витражей нужны два прибора или комбинация с внутрипольным конвектором. Главное ограничение — отсутствие тепловой завесы вдоль всего стекла, поэтому холодная зона у витража сохраняется.
