Панорамное остекление — главная проблема современного отопления. Стекло от пола до потолка пропускает холод в 5–6 раз активнее, чем утеплённая стена. Радиатор поставить некуда — он закроет вид и разрушит интерьер. Именно для таких ситуаций создан внутрипольный конвектор: он встраивается в пол перед стеклом, остаётся невидимым и решает задачу обогрева лучше любого другого прибора.
Почему обычный радиатор не подходит для панорамных окон
Традиционный радиатор устанавливается под окном на стену. Когда остекление идёт от пола до потолка — стены под окном нет. Поставить радиатор некуда физически.
Даже если пространство есть, радиатор у панорамного окна работает неэффективно. Холодный воздух от большого стекла опускается вниз и растекается по полу — создаётся постоянный сквозняк. Радиатор, расположенный сбоку или далеко от стекла, не успевает перехватить этот поток.
Результат: в комнате тепло у противоположной стены и холодно у окна. Конденсат на стекле, запотевшие рамы, ощущение «тянет холодом» при любой температуре теплоносителя.
Как внутрипольный конвектор решает проблему панорамного остекления
Конвектор, встроенный в пол вдоль линии остекления, создаёт тепловую завесу — вертикальный поток горячего воздуха, который поднимается от пола к потолку прямо перед стеклом.
Этот поток перехватывает холодный воздух, стекающий со стекла, нагревает его и возвращает в комнату уже тёплым. Конденсат исчезает — стекло не запотевает, потому что температура его внутренней поверхности выравнивается с температурой воздуха в помещении.
Человек, стоящий у панорамного окна, не чувствует холода и сквозняка — тепловая завеса отсекает холодный поток раньше, чем он достигает уровня тела.
Где устанавливают конвекторы при панорамном остеклении

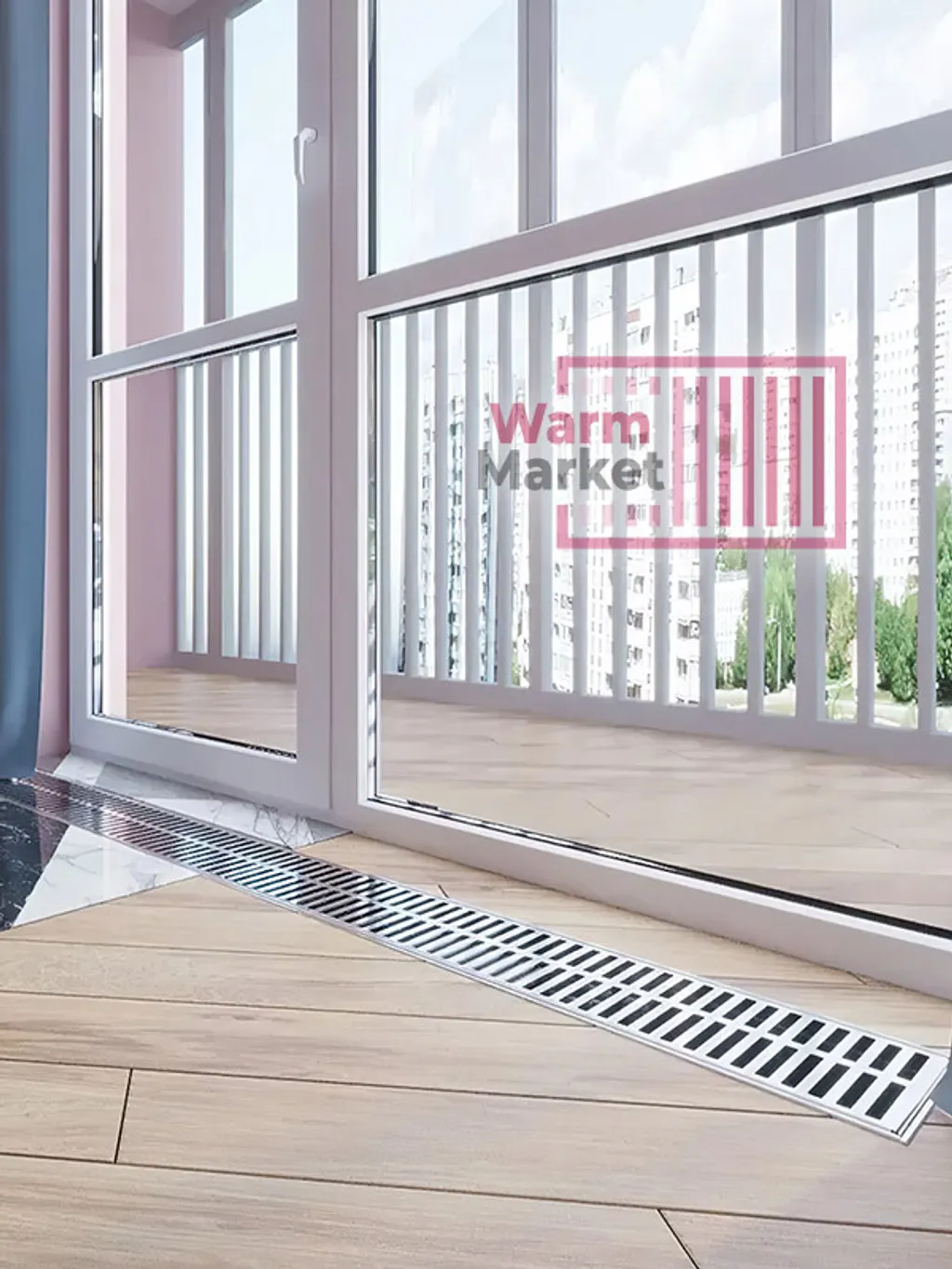

Вдоль всей линии остекления — оптимальное решение. Конвектор (или несколько конвекторов под одной решёткой) проходит по всей ширине стеклянной стены. Тепловая завеса сплошная, без холодных участков.
Только под широкими секциями — если остекление разбито на секции с простенками, конвектор ставится под каждой секцией шире 800 мм. Узкие простенки достаточно хорошо удерживают тепло сами.

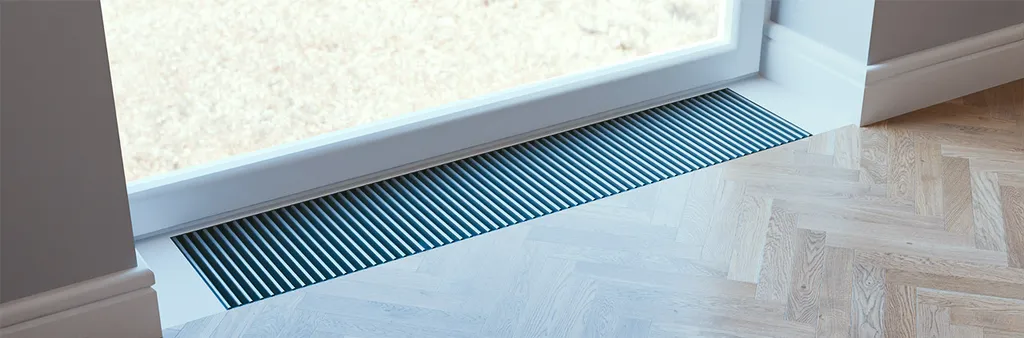

В дверных проёмах со стеклом — стеклянные раздвижные двери, выходы на террасу. Конвектор в проёме создаёт тепловую завесу и предотвращает проникновение холода при открывании.
Какой конвектор выбрать для панорамных окон

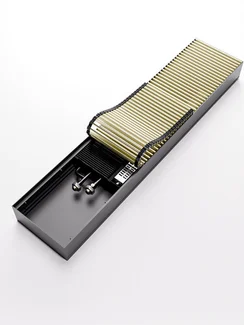

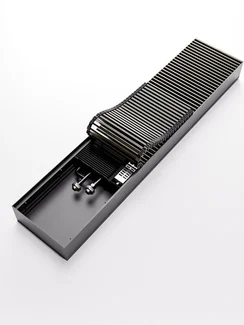

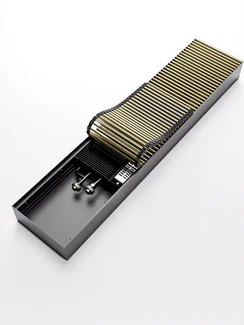

Обязательно с вентилятором
Для панорамного остекления модели без вентилятора не подходят. Причина — физика. Естественная конвекция слишком медленная: тепловой поток поднимается постепенно и не успевает перехватить интенсивный холодный поток от большого стекла.
Вентилятор принудительно нагнетает воздух через теплообменник и выбрасывает его вертикально вверх с достаточной скоростью. Только так формируется полноценная тепловая завеса. Скорость воздушного потока на выходе у хороших моделей — 1,5–3 м/с.
Мощность с повышающим коэффициентом
Для помещений с панорамным остеклением базовая формула 100 Вт/м² не работает. Применяйте коэффициент 1,3–1,5:
- Комната 20 м² с витражом от пола до потолка → 2600–3000 Вт
- Комната 30 м² → 3900–4500 Вт
- Комната 40 м² → 5200–6000 Вт
Если остекление двойное (два слоя стекла с воздушной прослойкой) — коэффициент можно снизить до 1,2. Одинарное стекло или тонкий стеклопакет — коэффициент 1,5.
Длина — не менее 70% ширины окна
Если ширина панорамного окна 3 м — длина конвектора должна быть не менее 2,1 м. Оптимально — 2,5–3 м. Короткий конвектор создаст тепловую завесу только в центре, по краям стекла останутся холодные зоны.
Несколько конвекторов можно объединить под одной длинной решёткой — стык между приборами будет незаметен.
Глубина корпуса — от 80 мм
Для панорамных окон нужна максимальная тепловая мощность при ограниченной ширине прибора. Глубина 80–120 мм позволяет разместить теплообменник с 2–3 рядами трубок — мощность существенно выше, чем у плоских моделей.
Монтаж конвектора перед панорамным остеклением
Когда планировать
Конвектор закладывается в проект на этапе черновых работ — до заливки стяжки и установки остекления. Это принципиальный момент: потом врезать нишу в готовый пол в 2–3 раза дороже и сложнее.
Оптимальная последовательность:
- Проектирование помещения → определяем позиции конвекторов
- Укладка труб (для водяных моделей) или кабеля (для электрических)
- Монтаж корпуса конвектора в нишу
- Заливка стяжки вровень с верхним краем корпуса
- Укладка напольного покрытия
- Установка остекления
- Установка теплообменника и решётки
Расположение корпуса
Корпус конвектора устанавливается вплотную к линии будущего остекления — расстояние от края стекла до решётки не более 50–100 мм. Чем ближе конвектор к стеклу, тем эффективнее тепловая завеса.
Направление воздушного потока
Решётка с направляющими жалюзи позволяет регулировать угол выброса воздуха. Для тепловой завесы оптимальный угол — вертикально вверх или с небольшим наклоном в сторону стекла (5–10°). Не направляйте поток в сторону от стекла — завеса не сформируется.
Подключение к системе отопления
Трубы подводятся под стяжкой. Стандартное подключение — с торца корпуса или снизу. Для длинных конвекторов (более 1500 мм) рекомендуется подключение с двух сторон или через байпас — для равномерного нагрева теплообменника по всей длине.
Конвектор и панорамное остекление: типичные ситуации
Квартира в новостройке с витражным остеклением. Самая распространённая задача. Остекление от пола до потолка, высота 2,7–3 м, ширина секции 2–4 м. Решение: водяной конвектор с вентилятором, длина 70–80% ширины секции, мощность 1500–2500 Вт на секцию, теплообменник Cu-Al.
Частный дом с эркером. Эркер — три или пять стеклянных плоскостей под углом. Обогрев прямым конвектором не закрывает угловые зоны. Решение: угловые или радиусные конвекторы, повторяющие форму эркера. Либо несколько прямых конвекторов с перекрытием углов.
Офис или шоурум с витринным остеклением. Высота остекления 3–5 м, длина стены 10–20 м. Нужны высокомощные конвекторы с двух- или трёхрядным теплообменником и производительными вентиляторами. Суммарная мощность рассчитывается индивидуально по теплопотерям здания.
Зимний сад или оранжерея. Остекление с трёх сторон и сверху, высокая влажность. Для таких условий — конвекторы из нержавеющей стали с влагозащищённым вентилятором и дренажным отводом конденсата.
Сравнение решений для обогрева у панорамных окон
| Решение | Тепловая завеса | Эстетика | Монтаж | Эффективность |
|---|---|---|---|---|
| Внутрипольный конвектор с вентилятором | Отличная | Скрыт в полу | На этапе ремонта | Высокая |
| Внутрипольный конвектор без вентилятора | Слабая | Скрыт в полу | На этапе ремонта | Средняя |
| Тёплый пол | Нет завесы | Скрыт | На этапе ремонта | Средняя |
| Настенный радиатор | Нет завесы | Виден | Любой этап | Низкая |

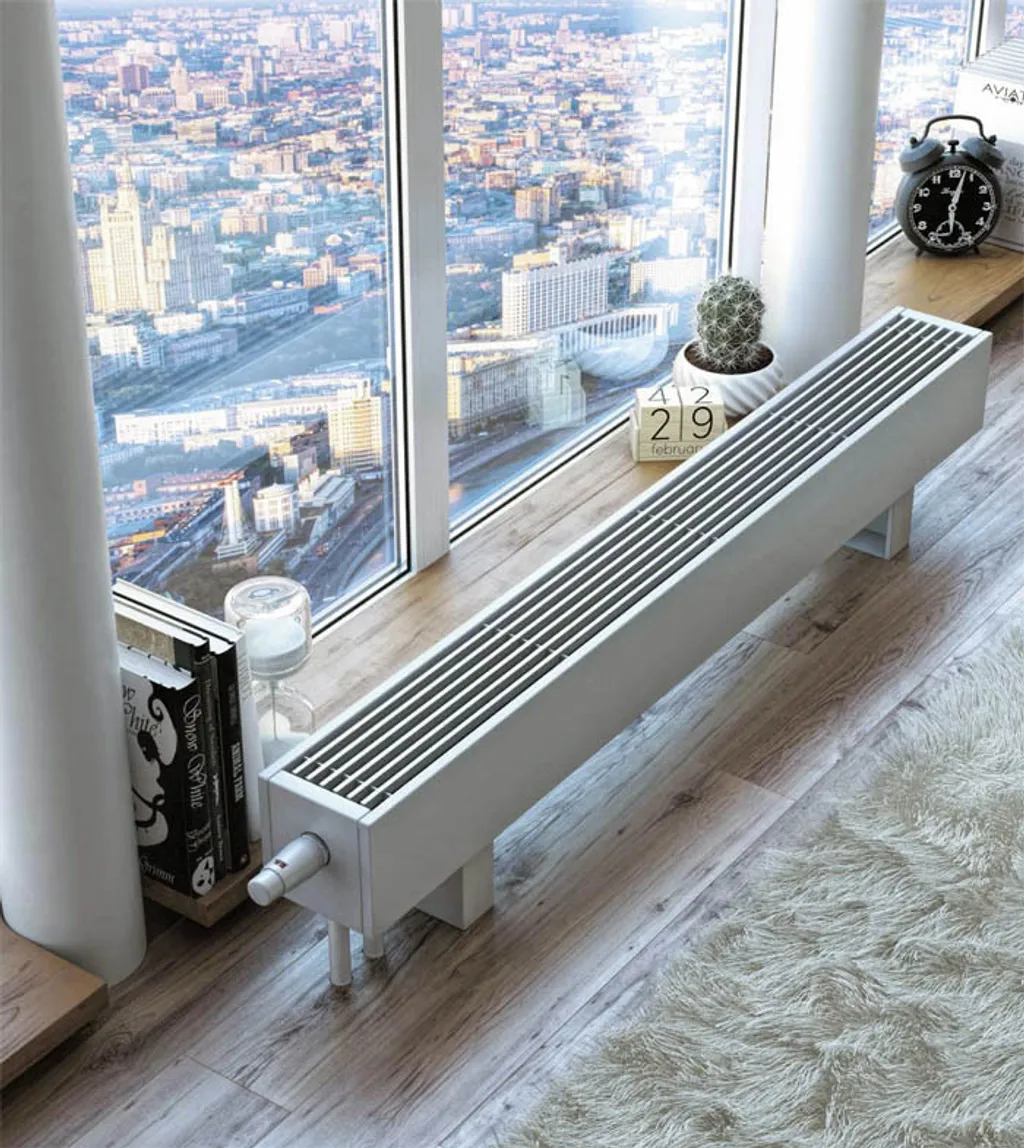

| Напольный конвектор | Хорошая | Виден | Любой этап | Средняя |
Часто задаваемые вопросы
Да, и это оптимальная схема. Тёплый пол обеспечивает базовый комфорт по всей площади комнаты, конвектор у стекла создаёт тепловую завесу и компенсирует теплопотери через остекление. Эти два прибора не конкурируют — они решают разные задачи и отлично дополняют друг друга.
Нет. Конвектор не меняет влажность воздуха — он только нагревает его. Сухой воздух зимой — следствие работы любого отопления, а не специфика конвектора. Наоборот: тепловая завеса предотвращает конденсат на стекле, что снижает избыточную влажность в зоне окна.
Желательно. Термостат с датчиком температуры воздуха автоматически регулирует скорость вентилятора в зависимости от потребности. В солнечный день остекление прогревается и конвектор снижает мощность — экономия ощутима. Программируемый термостат позволяет снижать температуру ночью и поднимать к утру.
Зимой южное остекление активно поглощает солнечное тепло — нагрузка на конвектор снижается. Летом — наоборот: солнце перегревает помещение. Для южных фасадов рекомендуются стеклопакеты с солнцезащитным покрытием (Low-E) и жалюзи. Конвектор в этом случае работает только в отопительный сезон.
В современных конвекторах применяются бесщёточные EC-вентиляторы. На минимальной скорости уровень шума — 25–28 дБ, что сравнимо с тихим шёпотом. На максимальной — 38–42 дБ. Для спальни рекомендуется программировать снижение скорости вентилятора в ночное время.
Итог. Внутрипольный конвектор с принудительной конвекцией — единственное полноценное решение для обогрева помещений с панорамным остеклением. Он создаёт невидимую тепловую завесу, устраняет конденсат и холодные зоны у стекла, при этом полностью скрыт в полу и не нарушает вид из окна.
Главное условие — заложить его в проект на этапе ремонта и правильно рассчитать мощность с учётом площади остекления.
В каталоге Warm-Market представлены внутрипольные конвекторы с вентилятором для панорамного остекления от Techno, Kampmann, Varmann, Vitron, Mohlenhof и других производителей. Специалисты помогут подобрать модель по размерам ниши и тепловому расчёту для вашего проекта.
