Глубина внутрипольного конвектора — один из первых параметров, который нужно определить до покупки. Ошибётесь на 10–15 мм — и прибор просто не войдёт в нишу или будет выступать над уровнем пола. Разбираем, что такое глубина конвектора, как её правильно измерить и какая глубина нужна для разных задач.
Что такое глубина внутрипольного конвектора
Глубина конвектора — это расстояние от верхнего края корпуса (уровня чистового пола) до нижней точки прибора. Именно на эту величину нужно заглубить нишу в стяжке при монтаже.
Не путайте глубину с высотой теплообменника — это разные параметры. Глубина корпуса всегда больше высоты теплообменника: теплообменник размещается внутри корпуса с зазором снизу для прохода воздуха.

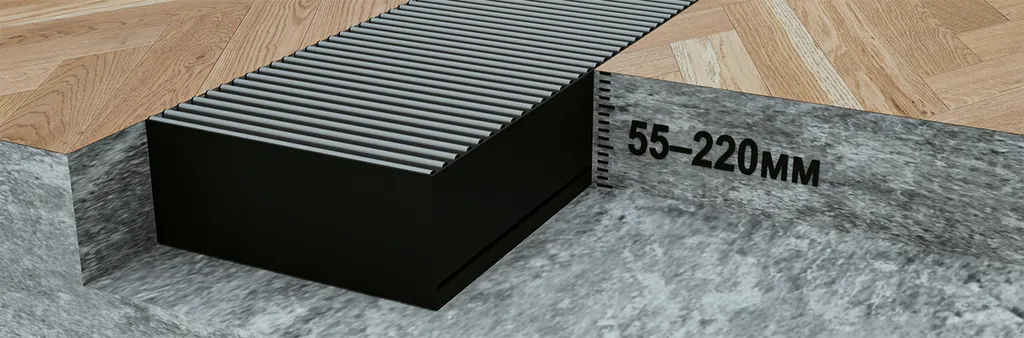

Стандартный диапазон глубины на рынке: 55–220 мм. Наиболее распространённые размеры: 65, 75, 80, 85, 90, 100, 110, 120 мм.
Как измерить допустимую глубину ниши
Перед выбором конвектора необходимо точно измерить, какую глубину позволяет конструкция вашего пола.
Формула:
Допустимая глубина = толщина стяжки − 20–30 мм
Запас 20–30 мм нужен для того, чтобы под корпусом конвектора осталась стяжка — иначе корпус будет опираться на плиту без защитного слоя, что недопустимо конструктивно.
Пример: толщина стяжки 100 мм → допустимая глубина конвектора 70–80 мм.
Что нужно замерить
- Толщину стяжки — от верха плиты перекрытия до верха черновой стяжки
- Толщину напольного покрытия — плитка с клеем, паркет, ламинат с подложкой
- Итоговый уровень чистового пола = черновая стяжка + напольное покрытие
Верхний край корпуса конвектора должен совпадать с уровнем чистового пола — заподлицо. Поэтому при установке корпус опускается ниже верха черновой стяжки на толщину напольного покрытия.
Итоговая формула:
Допустимая глубина = толщина стяжки − толщина напольного покрытия − 20 мм
Стандартные размеры глубины и их применение
55–65 мм — минимальная глубина
Самые плоские модели на рынке. Применяются там, где стяжка тонкая — 70–80 мм — и другие конвекторы просто не помещаются.
Плюсы: единственный вариант для ограниченных ниш.
Минусы: теплообменник маленький, мощность существенно ниже, чем у более глубоких моделей той же длины. Как правило, только с естественной конвекцией.
Подходит для: дополнительный источник тепла, небольшие помещения до 12 м², использование совместно с тёплым полом.
75–85 мм — стандартная глубина
Самый распространённый диапазон. Охватывает большинство жилых помещений в новостройках, где стяжка составляет 100–120 мм.
Плюсы: широкий выбор моделей, доступные цены, достаточная мощность для большинства задач. Доступны как модели без вентилятора, так и с вентилятором.
Минусы: при тонкой стяжке (менее 90 мм) не помещаются.
Подходит для: жилые комнаты, спальни, кабинеты, помещения с обычным и панорамным остеклением при умеренных теплопотерях.
90–110 мм — увеличенная глубина
Конвекторы с более глубоким корпусом вмещают теплообменники с 2–3 рядами трубок. Мощность на единицу длины существенно выше, чем у стандартных моделей.
Плюсы: высокая мощность при той же длине и ширине корпуса — оптимальное соотношение габаритов и теплоотдачи. Подходят для мощных вентиляторных блоков.
Минусы: требуют стяжки не менее 120–130 мм.
Подходит для: гостиные с панорамным остеклением, помещения с высокими потолками (3+ м), угловые комнаты с большими теплопотерями.
120–150 мм и более — максимальная глубина
Профессиональные и коммерческие модели с максимальной тепловой мощностью. Трёхрядный теплообменник, мощные вентиляторы.
Плюсы: максимальная мощность на единицу длины, подходят для самых сложных условий.
Минусы: требуют стяжки 150–180 мм и более — редкость в жилом строительстве. Применяются преимущественно в коммерческих объектах: офисы, торговые центры, вестибюли, зимние сады.
Подходит для: витражное остекление высотой 3–5 м, большие общественные пространства, производственные здания с высокими теплопотерями.
Влияние глубины на мощность конвектора
Глубина напрямую влияет на тепловую мощность прибора: чем глубже корпус, тем более крупный теплообменник можно в него поместить.
| Глубина корпуса | Число рядов теплообменника | Ориентировочная мощность (длина 1000 мм, 70/60 °C) |
|---|---|---|
| 55–65 мм | 1 ряд | 500–800 Вт |
| 75–85 мм | 1–2 ряда | 800–1400 Вт |
| 90–110 мм | 2–3 ряда | 1400–2200 Вт |
| 120–150 мм | 3 ряда | 2000–3000 Вт |
Значения ориентировочные — точная мощность зависит от модели, шага рёбер и диаметра трубок теплообменника.
Глубина и тип конвекции
Без вентилятора: глубина корпуса влияет преимущественно на размер теплообменника и мощность. Для естественной конвекции достаточно глубины от 65 мм — теплообменник работает при любой глубине.
С вентилятором: вентиляторный блок требует определённого пространства внутри корпуса. Минимальная глубина для большинства вентиляторных моделей — 80–85 мм. Для мощных многорядных теплообменников с вентилятором — от 90 мм.
Типичные ошибки при выборе глубины
Ошибка 1: Замерить только стяжку, забыв о напольном покрытии. Паркет 15 мм + подложка 3 мм = 18 мм. Если не вычесть эту величину из допустимой глубины, корпус конвектора встанет выше уровня чистового пола — будет ступенька.
Ошибка 2: Не оставить запас под корпусом. Если корпус конвектора достигает плиты перекрытия — это нарушение конструкции. Под корпусом должно оставаться не менее 20 мм стяжки для надёжного основания.
Ошибка 3: Выбирать конвектор без замера ниши. «Стандартная стяжка — значит, любой конвектор подойдёт» — это не так. В разных домах и при разных проектах толщина стяжки варьируется от 60 до 150 мм. Замерьте до покупки.
Ошибка 4: Забыть про трубы подключения. Трубы подачи и обратки выходят снизу или сбоку корпуса. При подключении снизу убедитесь, что плита перекрытия не мешает прокладке труб на нужной глубине.
Что делать, если ниша уже залита и глубина недостаточна
Если стяжка уже готова, а конвектор нужной глубины не помещается — есть несколько вариантов:
Вариант 1: Выбрать модель меньшей глубины. Современные производители предлагают плоские модели глубиной 55–65 мм. Мощность ниже, но для ряда задач этого достаточно.
Вариант 2: Углубить нишу. Перфоратором и штроборезом углубить нишу до нужного размера. Требует демонтажа участка стяжки и последующего восстановления. Трудозатратно, но выполнимо до укладки напольного покрытия.
Вариант 3: Переход на напольный конвектор. Если врезка в готовый пол нецелесообразна, рассмотрите напольную модель — она ставится поверх пола и не требует ниши.
Часто задаваемые вопросы
Можно ли установить конвектор глубиной 80 мм в нишу 85 мм? Да, это допустимо — есть необходимый запас 5 мм. Но убедитесь, что трубы подключения также вписываются в оставшееся пространство.
Влияет ли глубина конвектора на уровень шума вентилятора? Незначительно. Уровень шума определяется в первую очередь конструкцией вентилятора и его скоростью, а не глубиной корпуса. Более глубокий корпус может немного снижать шум за счёт большего расстояния между вентилятором и решёткой.
Какую глубину заложить, если стяжка ещё не залита? Если есть возможность выбрать, закладывайте нишу глубиной 100–110 мм. Это оптимальный размер: открывает доступ к большинству качественных моделей с 2-рядным теплообменником и не требует избыточной толщины стяжки.
Одинакова ли глубина корпуса и глубина ниши в полу? Нет. Глубина ниши = глубина корпуса + 20–30 мм запас под корпусом + толщина монтажных регулировочных ножек (обычно 5–15 мм). Уточняйте в инструкции по монтажу конкретной модели.
Итог
Глубина внутрипольного конвектора — параметр, который нужно определить до покупки, а не после. Измерьте толщину стяжки, вычтите толщину напольного покрытия и 20 мм запаса — получите максимально допустимую глубину. Если есть возможность заложить нишу на этапе проектирования, выбирайте 100–110 мм: это даст доступ к самым мощным и эффективным моделям.
