Монтаж внутрипольного конвектора — работа, которая выполняется один раз и навсегда. Ошибка на любом этапе означает вскрытие стяжки и переделку. Правильная последовательность, точные замеры и качественные материалы — вот три условия, при которых конвектор прослужит 30–50 лет без проблем. В этой статье — полное пошаговое руководство от проектирования до первого запуска.
Когда выполняется монтаж
Внутрипольный конвектор устанавливается до заливки чистовой стяжки — на этапе черновых работ. Это принципиальный момент: корпус конвектора вмуровывается в пол, и его позиция фиксируется навсегда.
Оптимальная последовательность работ в помещении:
- Демонтаж старого покрытия (при необходимости)
- Разметка позиций конвекторов
- Прокладка труб (для водяных моделей) или кабеля (для электрических)
- Установка корпуса конвектора в нишу
- Заливка стяжки
- Укладка напольного покрытия
- Подключение теплообменника и решётки
- Пробный запуск и проверка
Если стяжка уже залита — монтаж возможен, но значительно сложнее и дороже: потребуется штробить готовую стяжку, что увеличивает стоимость работ в 3–5 раз.
Инструменты и материалы
Инструменты:
- Перфоратор или штроборез — для формирования ниши в существующей стяжке
- Уровень строительный (пузырьковый или лазерный) — для выравнивания корпуса
- Рулетка и карандаш — для разметки
- Ключи рожковые — для подключения труб
- Паяльник для пайки медных труб или пресс-клещи — для соединений
- Ведро и тряпки — при опрессовке системы
Материалы:
- Корпус конвектора
- Теплообменник (поставляется в комплекте или отдельно)
- Декоративная решётка
- Трубы подачи и обратки (медь, металлопластик или сшитый полиэтилен)
- Запорные шаровые краны — 2 штуки (на подачу и обратку)
- Термостатический клапан (рекомендуется)
- Воздухоотводчик
- Лента демпферная — для компенсации температурного расширения корпуса
- Цементно-песчаный раствор или самовыравнивающаяся смесь — для заделки ниши
Шаг 1. Разметка и подготовка ниши
Определение позиции конвектора
Конвектор устанавливается вдоль линии остекления или наружной стены. Расстояние от края стекла до ближнего края решётки — не более 50–100 мм. Чем ближе к стеклу — тем эффективнее тепловая завеса.
Разметьте позицию корпуса на полу: отметьте длину, ширину и расположение относительно стены. Проверьте, не проходят ли в этой зоне скрытые коммуникации.
Формирование ниши
Если стяжка ещё не залита: ниша формируется опалубкой из деревянных досок или металлических профилей, которая устанавливается до заливки. Корпус конвектора устанавливается в опалубку и фиксируется на нужной высоте регулировочными ножками.
Если стяжка уже залита: ниша вырезается перфоратором или штроборезом. Размеры ниши: длина и ширина — по внешним размерам корпуса + 10 мм с каждой стороны для подгонки, глубина — глубина корпуса + 30 мм под подушку из раствора.
Контроль глубины ниши
Нижняя плоскость корпуса не должна касаться плиты перекрытия — оставьте не менее 20–30 мм под корпусом для слоя раствора.
Шаг 2. Прокладка труб
Для водяного конвектора трубы подачи и обратки прокладываются под стяжкой до установки корпуса. Это важно: после заливки изменить маршрут труб невозможно.
Требования к трубам
- Диаметр труб: ¾" (20 мм) для большинства жилых объектов, 1" (25 мм) для мощных коммерческих конвекторов
- Материал: медь (наилучший вариант), металлопластик или сшитый полиэтилен (PEX) — все допустимы при соблюдении технологии соединения
- Трубы в стяжке прокладываются в теплоизоляционной гофре или пенополиэтиленовой оболочке — для снижения теплопотерь в стяжке и обеспечения возможности замены
Вывод труб
Трубы выводятся в нишу конвектора снизу или с торца корпуса — зависит от модели конвектора. Уточните схему подключения в инструкции к конкретной модели до прокладки труб.
Длина труб, выступающих в нишу, должна быть достаточной для подключения с учётом положения теплообменника — как правило, 150–200 мм от дна ниши.
Шаг 3. Установка корпуса
Регулировка высоты

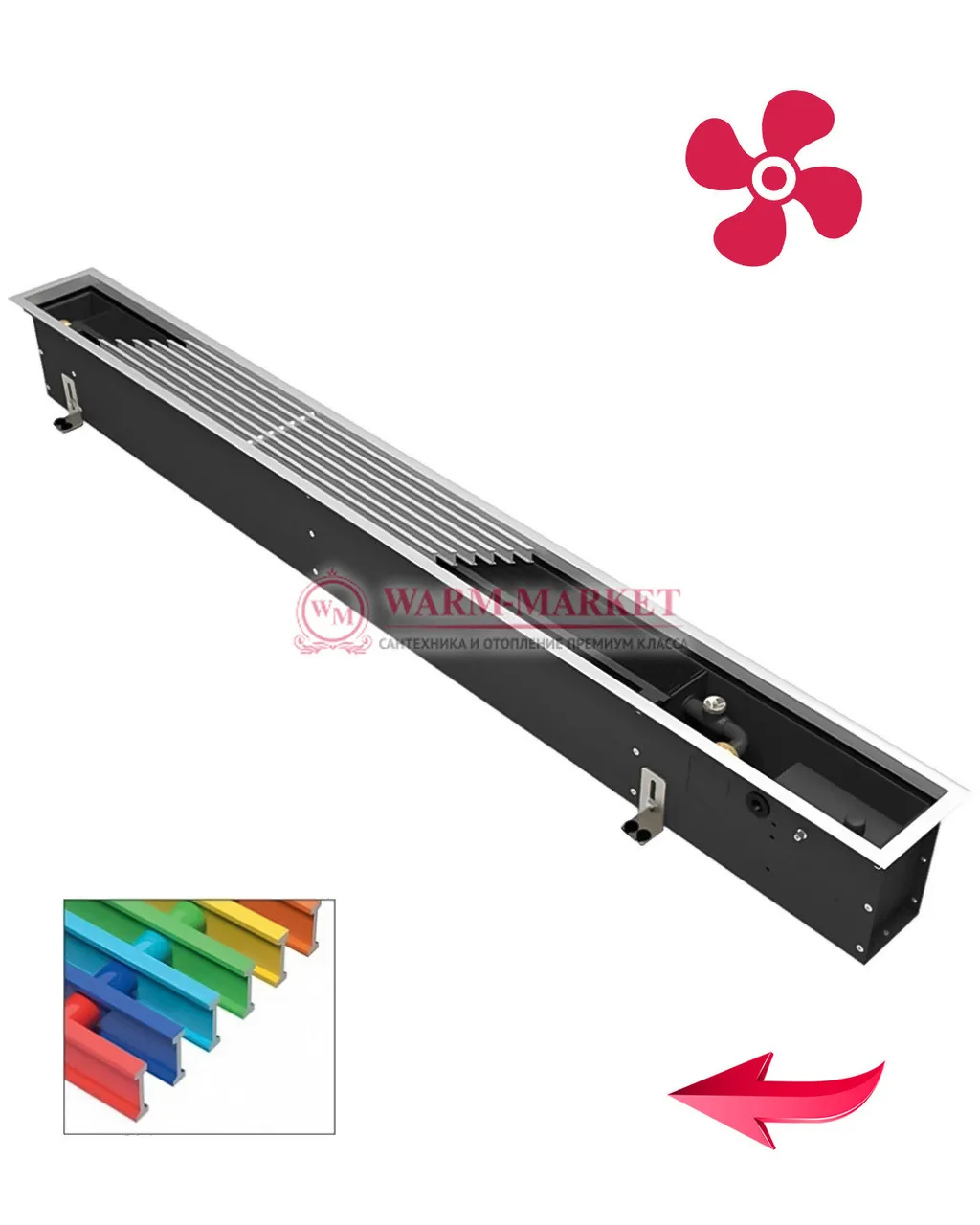

Корпус конвектора оснащён регулировочными ножками (4–6 штук в зависимости от длины). С их помощью корпус выставляется на нужную высоту так, чтобы его верхний край находился на уровне чистового пола.
Формула для выставления высоты корпуса: Верхний край корпуса = уровень черновой стяжки − толщина напольного покрытия
Пример: черновая стяжка на отметке 0, паркет с подложкой 18 мм → верхний край корпуса на отметке −18 мм.
Выравнивание по горизонту
После регулировки высоты проверьте горизонтальность корпуса уровнем по длине и ширине. Допустимое отклонение — не более 1 мм на 1 м длины. Наклонный корпус приведёт к тому, что решётка будет неровно лежать в плоскости пола.
Фиксация корпуса
Корпус фиксируется в нише раствором или монтажной пеной по периметру. До застывания раствора проверьте горизонтальность повторно — раствор может немного сдвинуть корпус.
По периметру верхнего края корпуса наклейте демпферную ленту — она компенсирует тепловое расширение корпуса при нагреве и предотвращает появление щелей между корпусом и напольным покрытием.
Шаг 4. Заливка стяжки
Стяжка заливается вокруг установленного корпуса конвектора. Несколько важных правил:
Не заливайте раствор внутрь корпуса. Закройте внутреннюю полость корпуса листом картона или пенопласта на время заливки — раствор, попавший внутрь, будет очень сложно удалить после застывания.
Уровень стяжки. Стяжка вокруг корпуса заливается на уровне верхнего края корпуса. Позднее напольное покрытие ляжет заподлицо с решёткой конвектора.
Температурный шов. По периметру корпуса уже наклеена демпферная лента — стяжка не должна жёстко связываться с корпусом, иначе при тепловом расширении возможны трещины в стяжке.
Выдержка стяжки. До укладки напольного покрытия стяжка должна полностью набрать прочность — цементная стяжка не менее 28 суток, быстросохнущие смеси — по инструкции производителя.
Шаг 5. Подключение к системе отопления
После высыхания стяжки и укладки напольного покрытия выполняется гидравлическое подключение конвектора.
Схема подключения
Стандартная схема для водяного конвектора:
Подача теплоносителя → шаровой кран → термостатический клапан → теплообменник конвектора → шаровой кран → обратка
Шаровые краны на подаче и обратке позволяют отключить конвектор от системы для обслуживания или замены теплообменника без слива всей системы.
Термостатический клапан на подаче регулирует расход теплоносителя через конвектор в зависимости от температуры воздуха в помещении. Без него конвектор работает в режиме максимальной мощности постоянно — регулировка невозможна.
Воздухоотводчик
На теплообменнике или в верхней точке подключения обязательно устанавливается автоматический воздухоотводчик. Воздух в системе блокирует циркуляцию теплоносителя — конвектор перестаёт греть. Воздухоотводчик стравливает воздух автоматически при первом заполнении и в процессе эксплуатации.
Затяжка соединений
Все резьбовые соединения уплотняются льном с пастой или фум-лентой. Затяжка — ключом, без чрезмерных усилий. Медные соединения паяются оловянно-серебряным припоем.
Шаг 6. Опрессовка системы
До установки теплообменника и решётки обязательно выполняется опрессовка — проверка герметичности всех соединений под давлением.
Порядок опрессовки:
- Заполните систему водой, стравите воздух через воздухоотводчики
- Поднимите давление в системе до 1,5-кратного рабочего (обычно 3–6 бар для жилых объектов)
- Выдержите давление 30 минут — давление не должно падать
- Осмотрите все соединения на предмет капель или потёков
При обнаружении протечки: стравите давление, устраните течь, повторите опрессовку.
Важно: опрессовку выполняют до укладки напольного покрытия — если течь обнаружится под паркетом, это катастрофа.
Шаг 7. Укладка напольного покрытия

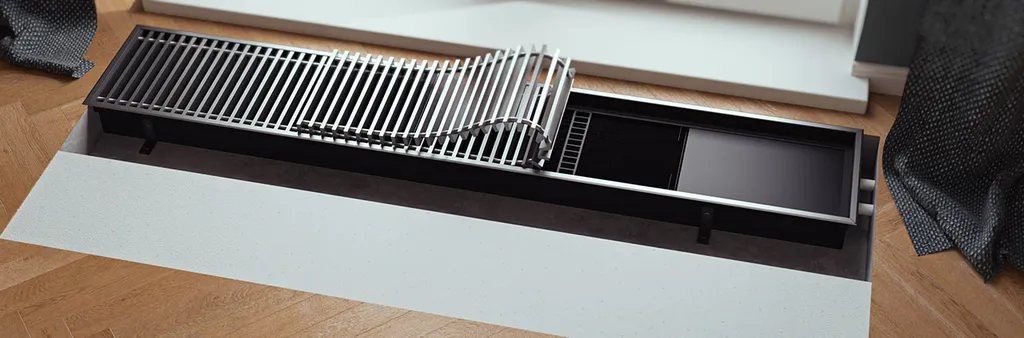

Напольное покрытие укладывается вплотную к верхнему краю корпуса конвектора. Демпферная лента по периметру корпуса обеспечивает аккуратный ровный шов без щелей.
При укладке плитки: плиточный клей наносится так, чтобы не попасть на внутренние поверхности корпуса. Затирка швов выполняется вплотную к краю корпуса.
При укладке паркета или ламината: покрытие обрезается точно по контуру корпуса. Зазор между покрытием и корпусом — не более 1–2 мм. Этот зазор закрывается декоративным профилем или решёткой с небольшим выступом.
Шаг 8. Установка теплообменника и решётки
После укладки напольного покрытия устанавливается теплообменник:
- Опустите теплообменник в корпус
- Подключите трубы подачи и обратки к теплообменнику
- Затяните соединения
- Установите воздухоотводчик
- Уложите декоративную решётку поверх корпуса
Решётка фиксируется в корпусе клипсами или просто укладывается под собственным весом — зависит от модели.
Шаг 9. Первый запуск
- Откройте шаровые краны на подаче и обратке
- Стравите воздух через воздухоотводчик на конвекторе
- Убедитесь, что теплоноситель поступает в теплообменник — он должен стать тёплым в течение нескольких минут после включения системы
- Проверьте все соединения под рабочим давлением
- Проверьте работу термостатического клапана и вентилятора (при наличии)
- Убедитесь, что воздух поднимается над решёткой — поднесите руку на 10–15 см над решёткой
Типичные ошибки при монтаже
Ошибка 1: Корпус установлен не горизонтально. Решётка будет лежать криво, по периметру образуются щели. Исправить после заливки стяжки очень сложно.
Ошибка 2: Верхний край корпуса не совпадает с уровнем чистового пола. Если корпус выше — решётка будет выступать над полом. Если ниже — будет ступенька. Оба варианта требуют переделки.
Ошибка 3: Трубы не в гофре. Трубы под стяжкой без защитной оболочки невозможно заменить при повреждении. Гофра — обязательна.
Ошибка 4: Опрессовка не выполнена до укладки покрытия. Течь под паркетом — одна из самых неприятных ситуаций в ремонте. Опрессовка до укладки покрытия — обязательный этап.
Ошибка 5: Нет шаровых кранов. Без кранов отключить конвектор для обслуживания невозможно без слива всей системы. Два шаровых крана — минимальная обвязка.
Ошибка 6: Нет воздухоотводчика. Воздушная пробка в теплообменнике блокирует циркуляцию. Конвектор не греет, хотя система работает. Воздухоотводчик — обязателен.
Часто задаваемые вопросы
Можно ли установить конвектор самостоятельно? Установку корпуса в нишу и подключение к системе теоретически можно выполнить самостоятельно при наличии опыта сантехнических работ. Но пайку медных труб, опрессовку и настройку термостатических клапанов лучше доверить специалисту. Ошибка в гидравлическом подключении — протечка, которая может повредить пол и перекрытие.
Сколько времени занимает монтаж одного конвектора? Установка корпуса — 1–2 часа. Прокладка труб — зависит от расстояния до стояка. Гидравлическое подключение — 1–3 часа. Итого на один конвектор — полдня работы опытного монтажника.
Нужно ли разрешение для подключения к системе центрального отопления? В многоквартирных домах подключение к системе центрального отопления требует согласования с управляющей компанией. В ряде регионов — разрешения от теплоснабжающей организации. Уточняйте требования до начала работ.
Можно ли переставить конвектор после монтажа? Нет. Корпус вмурован в стяжку. Чтобы переставить — нужно вскрыть стяжку, извлечь корпус, заделать старую нишу и подготовить новую. Это полноценный демонтаж и повторный монтаж.
Итог: чек-лист монтажа
- Позиция конвектора размечена вдоль линии остекления
- Трубы проложены под стяжкой в защитной гофре
- Корпус выставлен горизонтально с точностью 1 мм/м
- Верхний край корпуса на уровне чистового пола
- Демпферная лента наклеена по периметру корпуса
- Стяжка залита, внутренняя полость защищена от раствора
- Гидравлическое подключение выполнено с шаровыми кранами и воздухоотводчиком
- Опрессовка выполнена до укладки напольного покрытия
- Напольное покрытие уложено заподлицо с корпусом
- Теплообменник и решётка установлены
- Первый запуск выполнен, протечек нет
