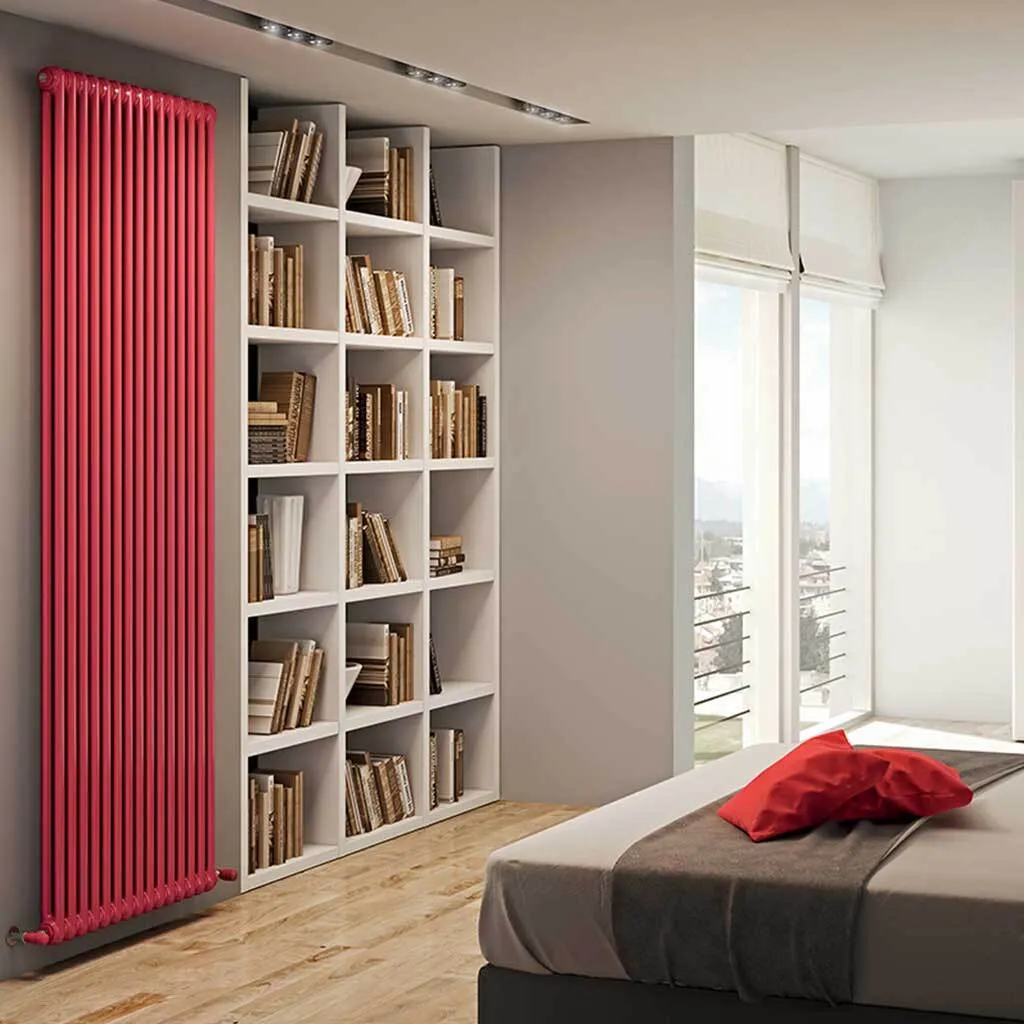

Как подключить вертикальный радиатор

Вертикальные радиаторы стали символом стильного отопления, но небрежная установка сведёт эстетику на нет: для эффективной работы важны способ подключения, точный расчёт мощности и правильное место монтажа. Разберём, как выбрать схему подключения и не совершить типичных ошибок.

Что влияет на правильную работу радиатора

Три основных показателя напрямую влияют на работу радиатора: способ подключения, мощность и размер прибора, место монтажа в помещении. Мощность указана в паспорте модели, а число приборов и их размещение зависят от площади и планировки комнаты.

Специалисты рекомендуют устанавливать теплоотражающий экран между радиатором и стеной — готовый или самодельный из фольгированного пенофола или изоспана. Он отражает тепло обратно в комнату вместо потерь в стену.

Правила размещения под окном

• Расстояние до пола и до подоконника — 10–15 см для нормальной конвекции;
• Несколько радиаторов в комнате монтируйте на одном уровне;
• Центр окна и центр радиатора должны совпадать, отклонение не более 2 см в стороны;
• Следите за строго вертикальным положением рёбер прибора;
• По стандарту длина радиатора — не менее 75% от длины окна.

Однотрубная и двухтрубная система

Тип разводки труб определяет, как будет подключён радиатор. Каждый вид применим и на вертикальных стояках, и на горизонтальных магистралях. Есть два способа прокладки труб: тройниковая (последовательно через каждый радиатор) и коллекторная (отдельная пара труб к каждому прибору от общего узла) — коллекторная дороже по материалам, зато трубы прячутся в пол и не видны в интерьере.

В двухтрубной системе радиаторы подключаются снизу, сбоку или по диагонали — диагональный вариант самый эффективный по теплоотдаче.

Способы подключения радиатора

Боковое

Применяется при любой разводке — подача и обратка с одной стороны радиатора. Активно используется в многоэтажках. Обязательное условие в однотрубной системе — перемычка (байпас) у трубопровода, плюс краны для лёгкого демонтажа. Боковое подключение эффективно для радиаторов до 5 секций — на более длинных дальние секции недогреваются.

Нижнее

Часто применяется для аккуратного монтажа дизайнерских радиаторов — трубы скрыты, вид не нарушен. В документации к модели обычно описан алгоритм установки, встроены шаровые краны для демонтажа. Потери теплоотдачи по сравнению с диагональным подключением есть (обычно до 15%), но это компенсируется удобством скрытой подводки и чистым внешним видом.

Диагональное

Минимальные теплопотери: нагретая вода заходит с одной стороны, проходит через все секции и выходит с другой. Работает при одно- и двухтрубном подключении. Для длинных радиаторов с числом секций больше 12 — лучший выбор по эффективности.

Естественная или принудительная циркуляция

Тип циркуляции теплоносителя тоже влияет на выбор подключения.

Естественная работает по физическим законам: трубопровод укладывают с небольшим уклоном в сторону движения воды, котёл располагают ниже уровня радиаторов (обычно в подвале). Подходит для однотрубной и двухтрубной систем в небольших помещениях, радиаторы нужно оснастить воздушниками для удаления излишков воздуха.

Принудительная нужна для домов большой площади — ставят циркуляционный насос на подающий или обратный трубопровод. Для спуска воздуха — краны Маевского или автоматические воздухоотводчики. Насосы работают на одно- и двухтрубных системах, с вертикальным и горизонтальным подключением приборов.

Как не ошибиться при монтаже

Для каждой модели подбирается своя оптимальная схема подключения — при покупке дорогого дизайнерского радиатора лучше доверить расчёт и монтаж специалисту, чтобы избежать ошибок. От правильного выбора схемы напрямую зависит эффективность отопления: минимизируются потери тепла и не страдает бюджет на отопление в сезон.

Смотрите вертикальные радиаторы в каталоге — поможем подобрать схему подключения под вашу систему.

Частые вопросы

Можно ли подключить вертикальный радиатор своими руками?

Технически можно, если следовать документации производителя и соблюдать зазоры от пола, стены и подоконника. Но для дорогих моделей и сложных схем (коллекторная разводка, принудительная циркуляция с насосом) лучше привлечь специалиста — ошибка в подключении дорогого прибора обходится дороже вызова мастера.

Какое подключение выбрать, если система однотрубная?

Чаще всего боковое с обязательным байпасом — это стандартная и проверенная схема для однотрубных систем в многоэтажках. Диагональное тоже применимо и даёт меньше теплопотерь, особенно для радиаторов с числом секций больше 12.

Нужен ли теплоотражающий экран за радиатором?

Рекомендуется, особенно для радиаторов на наружной стене. Экран отражает тепло обратно в комнату вместо потерь через стену на улицу — это заметная экономия на отоплении при небольших вложениях в материал.
