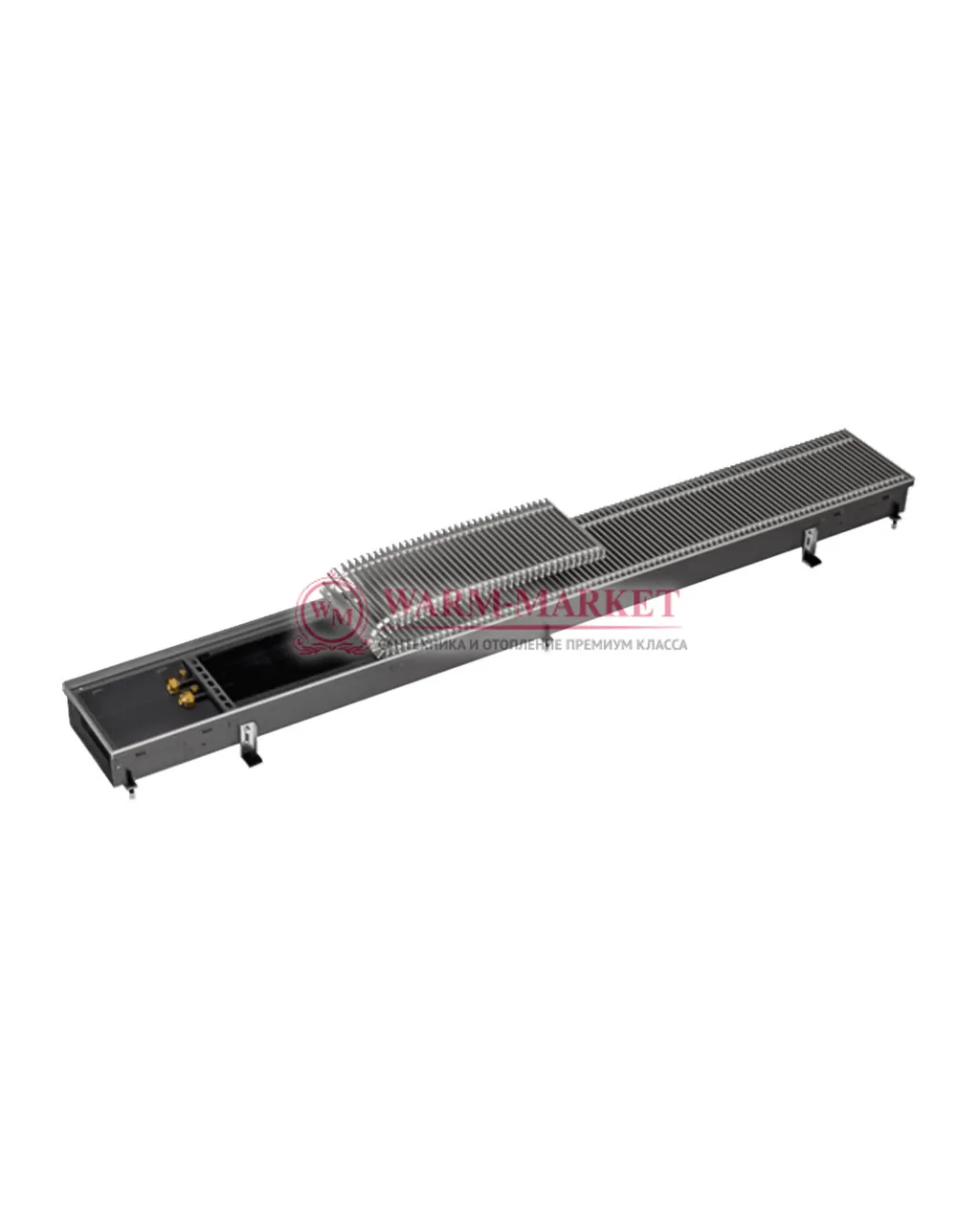

Схема подключения внутрипольного конвектора зависит от типа прибора (водяной или электрический), наличия вентилятора и типа системы отопления. Минимальная обвязка водяного конвектора: два шаровых крана + воздухоотводчик. Полная обвязка с регулировкой: шаровые краны + термостатический клапан + балансировочный клапан + воздухоотводчик. Разбираем все схемы с описанием каждого элемента.
Минимальная схема подключения водяного конвектора
Это базовая обвязка, которая позволяет подключить конвектор к системе отопления и при необходимости отключить его для обслуживания без слива всей системы.
Состав минимальной схемы:
Труба подачи → Шаровой кран → Теплообменник конвектора → Шаровой кран → Труба обратки
Плюс обязательно: Воздухоотводчик на теплообменнике или в верхней точке подводки.
Элементы и их назначение:
Шаровой кран на подаче — перекрывает поступление теплоносителя в конвектор. Позволяет отключить прибор без остановки всей системы.
Шаровой кран на обратке — перекрывает отток теплоносителя из конвектора. В паре с краном на подаче изолирует конвектор полностью.
Воздухоотводчик — автоматически стравливает воздух из теплообменника. Устанавливается в верхней точке подводки или непосредственно на теплообменнике. Без воздухоотводчика воздушная пробка заблокирует циркуляцию.
Полная схема с термостатическим клапаном
Добавление термостатического клапана позволяет автоматически регулировать мощность конвектора в зависимости от температуры воздуха в помещении.
Полная схема:
Труба подачи → Шаровой кран → Термостатический клапан → Теплообменник → Балансировочный клапан → Шаровой кран → Труба обратки
Плюс: Воздухоотводчик на теплообменнике.
Дополнительные элементы:
Термостатический клапан — устанавливается на подаче. Регулирует расход теплоносителя через теплообменник: при достижении заданной температуры прикрывается, снижая тепловую мощность. Работает в паре с термоголовкой (механической) или электроприводом (для автоматизированных систем).
Балансировочный клапан — устанавливается на обратке. Настраивается один раз при пуско-наладке — задаёт расчётный расход теплоносителя через конвектор. Предотвращает ситуацию когда теплоноситель уходит преимущественно в ближние к котлу конвекторы, обходя дальние.
Фильтр-грязевик — устанавливается перед термостатическим клапаном на подаче. Защищает клапан от механических примесей в теплоносителе. Особенно важен при центральном отоплении.
Схема подключения конвектора с вентилятором
Для конвекторов с принудительной конвекцией к гидравлической схеме добавляется электрическая часть.
Гидравлическая часть — аналогична полной схеме выше.
Электрическая часть:
Сеть 220В → Трансформатор (220В/12В или 24В) → Блок управления конвектора → Вентилятор
Параллельно: Блок управления → Электропривод термостатического клапана
Управление:
Термостат (настенный) → Блок управления конвектора → Скорость вентилятора + Положение клапана
При достижении заданной температуры термостат подаёт сигнал блоку управления — вентилятор останавливается, клапан закрывается. При падении температуры — клапан открывается, вентилятор включается на минимальной скорости и постепенно наращивает обороты по мере необходимости.
Варианты расположения точек подключения
Трубы подачи и обратки могут подводиться к конвектору разными способами — зависит от конструкции конкретной модели.
Подключение с торца корпуса
Трубы выходят из-под стяжки с торца корпуса конвектора. Наиболее распространённый вариант для стандартных прямых конвекторов.
Плюсы: удобный доступ к соединениям, простой монтаж обвязки. Минусы: трубы нужно подвести точно к торцу корпуса — требует точной разметки до заливки стяжки.
Подключение снизу корпуса
Трубы выходят вертикально снизу через дно корпуса. Используется когда трубы проложены строго под корпусом.
Плюсы: компактное подключение, трубы полностью скрыты. Минусы: меньше пространства для монтажа обвязки, сложнее обслуживать.
Двустороннее подключение
Подача с одного торца, обратка с другого. Применяется для длинных конвекторов (более 1500–2000 мм) — обеспечивает равномерный нагрев теплообменника по всей длине.
Плюсы: равномерная температура теплообменника по всей длине. Минусы: нужно подвести трубы к двум торцам — усложняет трассировку.
Схема коллекторного подключения нескольких конвекторов
При установке нескольких конвекторов в одном помещении или доме применяется коллекторная (лучевая) схема — от одного коллектора к каждому конвектору отдельной трубой.
Схема:
Котёл → Коллектор подачи → [Ветка 1: Конвектор 1] + [Ветка 2: Конвектор 2] + [Ветка N: Конвектор N] → Коллектор обратки → Котёл
Преимущества коллекторной схемы:
- Каждый конвектор балансируется независимо
- Отключение одного конвектора не влияет на остальные
- Равномерное распределение теплоносителя
- Удобная диагностика и обслуживание
На коллекторе устанавливаются: расходомеры для балансировки каждой ветки, запорные клапаны для отключения отдельных конвекторов, воздухоотводчик в верхней точке.
Подключение электрического конвектора
Электрический конвектор не требует гидравлического подключения — только электрическое.
Схема для мощности до 2 кВт:
Розетка 220В 16А → Кабель ПВС 2×2,5 мм² → Конвектор
Схема для мощности 2–3,5 кВт:
Щиток → Автомат 16А → Кабель ВВГнг 2×2,5 мм² → Конвектор
Схема для мощности более 3,5 кВт:
Щиток → Автомат 20–25А → Кабель ВВГнг 2×4 мм² → Конвектор
Термостат для электрического конвектора:
Щиток → Автомат → Термостат (в разрыв фазы) → Конвектор
Или для конвекторов с собственным блоком управления:
Термостат (управляющий сигнал) → Блок управления конвектора → ТЭН
Требования к трубам и арматуре
Материал труб
Медь — оптимальный выбор для подводки к конвектору. Совместима с медным теплообменником, долговечна, легко монтируется. Соединение — пайка или пресс-фитинги.
Металлопластик — допустим. Не рекомендуется для участков с температурой теплоносителя выше 90 °C и при гидравлических ударах.
Сшитый полиэтилен (PEX) — хорош для трасс под стяжкой в защитной гофре. Соединение — пресс-фитинги или евроконус.
Нержавеющая гофрированная труба — удобна для коротких участков подводки. Гибкость упрощает монтаж в ограниченном пространстве ниши.
Диаметр труб
- Для конвекторов мощностью до 2 кВт: ½" (15 мм)
- Для конвекторов мощностью 2–4 кВт: ¾" (20 мм)
- Для конвекторов мощностью более 4 кВт: 1" (25 мм)
Уплотнение резьбовых соединений
Лён с сантехнической пастой или фум-лента в 4–6 слоёв — для разъёмных соединений. Пайка оловянно-серебряным припоем — для медных труб. Обжим пресс-фитингами — для металлопластика и PEX.
Типичные ошибки при подключении
Ошибка 1: Нет воздухоотводчика. Воздух в теплообменнике — самая частая причина того что конвектор не греет после монтажа. Воздухоотводчик обязателен.
Ошибка 2: Нет шаровых кранов. Без кранов отключить конвектор для обслуживания невозможно без слива всей системы.
Ошибка 3: Перепутаны подача и обратка. Теплоноситель должен двигаться в правильном направлении через теплообменник. При перепутанных трубах конвектор будет греть значительно слабее.
Ошибка 4: Трубы под стяжкой без гофры. Трубы в стяжке без защитной оболочки невозможно заменить при повреждении. Гофра обязательна.
Ошибка 5: Нет балансировочного клапана при нескольких конвекторах. Без балансировки теплоноситель уходит в ближние к котлу конвекторы — дальние греют слабо.
Ошибка 6: Опрессовка не выполнена до укладки покрытия. Протечка под паркетом — катастрофа. Опрессовка до укладки напольного покрытия обязательна.
Часто задаваемые вопросы
Можно ли подключить конвектор без термостатического клапана? Да. Минимальная схема — только шаровые краны и воздухоотводчик. Но без термостатического клапана невозможна автоматическая регулировка мощности — конвектор будет работать на полную мощность постоянно, пока открыты краны.
Как подключить конвектор к коллектору тёплого пола? Конвектор можно подключить к коллектору тёплого пола как дополнительный контур — при наличии свободных выходов на коллекторе и достаточной мощности насоса. Учтите: температура в контуре тёплого пола (35–45 °C) снизит мощность конвектора до 40–55% от паспортной. Рекомендуется подключение конвектора к отдельному высокотемпературному контуру.
Какой диаметр резьбы у большинства конвекторов? Стандарт для большинства моделей — ¾" (20 мм) внутренняя резьба. Некоторые модели — ½" или 1". Точный диаметр указан в паспорте конвектора.
Нужен ли грязевой фильтр перед конвектором? Рекомендуется при центральном отоплении — теплоноситель в городских сетях содержит механические примеси. Защищает термостатический клапан от засорения. В автономных системах с чистым теплоносителем — не обязателен.
Итог
Минимальная схема подключения водяного конвектора — два шаровых крана и воздухоотводчик. Полная схема с регулировкой — добавляется термостатический клапан, балансировочный клапан и фильтр-грязевик. Для конвекторов с вентилятором — дополнительно электрическая часть с трансформатором, блоком управления и термостатом.
Все соединения выполняются до заливки стяжки и обязательно проверяются опрессовкой под давлением 3–4 бар в течение 30 минут.
