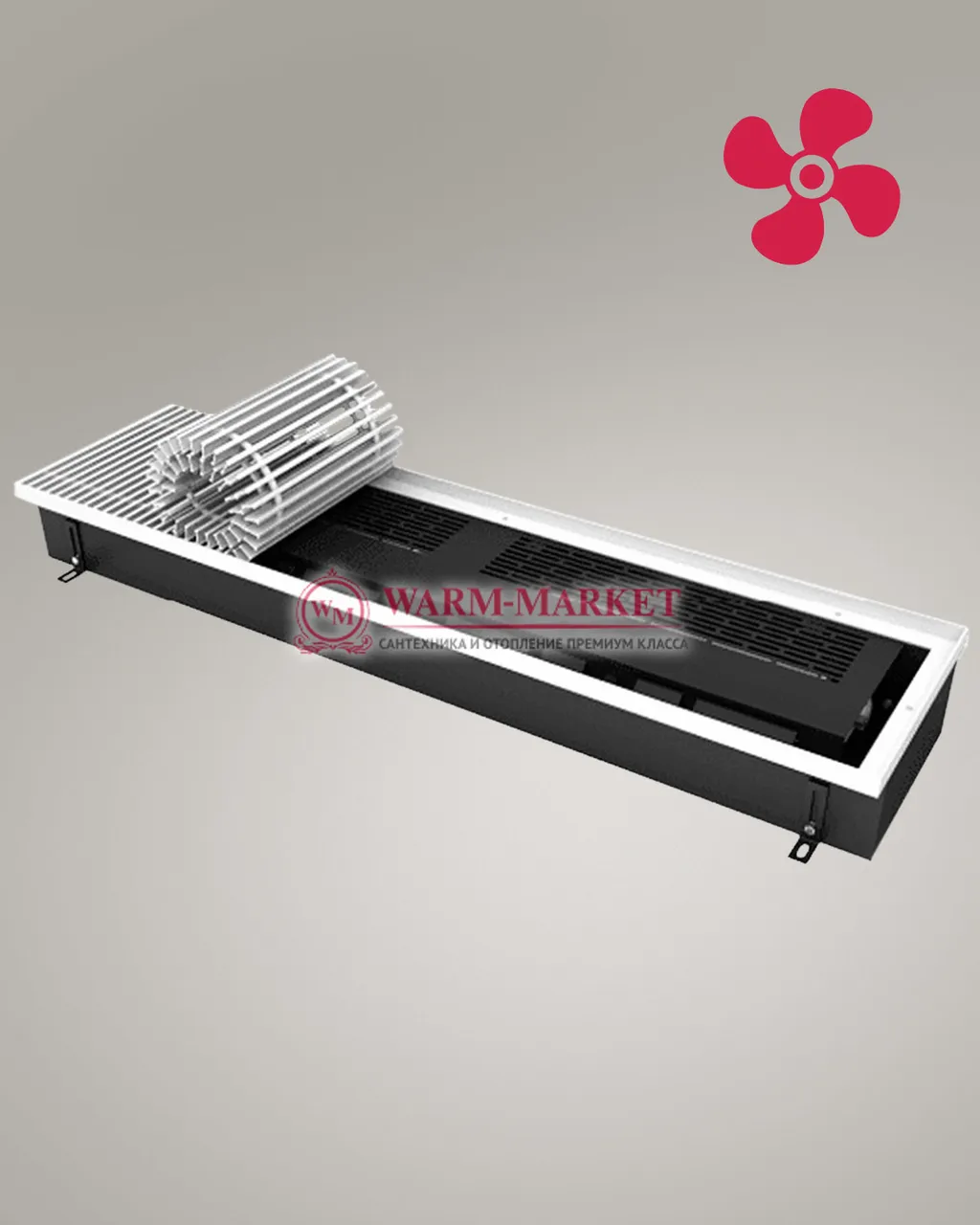

Эркер — архитектурный элемент, который создаёт уникальное пространство в комнате, но ставит перед отоплением сложную задачу. Три или пять стеклянных плоскостей под углом, минимум глухих стен, максимум теплопотерь. Прямой конвектор здесь не справляется — он закрывает только одну плоскость, оставляя угловые зоны холодными. Для эркера существуют специальные решения: угловые и радиусные конвекторы.
Почему прямой конвектор не подходит для эркера
Стандартный прямой конвектор создаёт тепловую завесу вдоль одной плоскости остекления. В эркере три или пять плоскостей расходятся под углом 90–150°. Если поставить один прямой конвектор по центральной плоскости — боковые стёкла остаются без тепловой завесы: там будет холодно и образуется конденсат.
Варианты решения:
- Угловой конвектор — корпус выполнен под углом 90° или другим заданным углом, повторяет форму эркера
- Радиусный конвектор — корпус изогнут по дуге, для эркеров с плавными переходами
- Несколько прямых конвекторов — устанавливаются под каждой плоскостью остекления с перекрытием углов
Виды угловых конвекторов
Угловой конвектор 90°
Корпус состоит из двух прямых секций, соединённых под прямым углом. Теплообменник проходит через обе секции непрерывно — подача и обратка выходят с одного торца.
Применение: эркеры с углом 90° — наиболее распространённый вариант в современном строительстве.
Конструкция: две секции с общим теплообменником. Длина каждой секции подбирается индивидуально под ширину соответствующей плоскости остекления.
Плюсы:
- Непрерывная тепловая завеса без холодных зон в углу
- Одно подключение к системе отопления — меньше соединений
- Выглядит как единый прибор под единой решёткой
Угловой конвектор с произвольным углом
Угол между секциями задаётся при изготовлении: 30°, 45°, 60°, 120°, 135° и любой другой. Изготавливается под заказ по чертежу помещения.
Применение: эркеры нестандартной формы, пятиугольные эркеры, помещения с диагональными стенами.
Срок изготовления: 2–4 недели у большинства производителей.
Радиусный (криволинейный) конвектор
Корпус изогнут по дуге с заданным радиусом. Применяется в эркерах с плавными скруглёнными углами, в круглых башнях, в помещениях с криволинейными стенами.
Применение: эркеры с радиусом скругления от 300 мм, круглые или овальные архитектурные формы.
Плюсы: абсолютно равномерная тепловая завеса по всей длине криволинейной поверхности.
Минусы: изготавливается только под заказ, срок производства 3–5 недель, стоимость выше прямых моделей на 30–60%.
Как рассчитать мощность для эркера
Эркер — зона с максимальными теплопотерями в помещении. Три и более наружных плоскости остекления, угловые зоны где холод проникает сразу с двух сторон.
Базовая формула: 100 Вт/м² площади помещения
Коэффициенты для эркера:
- Три наружные стены → × 1,35
- Панорамное остекление от пола до потолка → × 1,4
- Угловые зоны эркера → дополнительно + 15–20% к мощности угловой секции
- Северная или северо-западная ориентация → × 1,1
- Потолки выше 3 м → × 1,1–1,2
Пример расчёта: Гостиная 30 м² с эркером, три плоскости остекления от пола до потолка, потолки 3 м, средняя полоса России: W = 30 × 100 × 1,35 × 1,4 × 1,1 = 6237 Вт ≈ 6,2 кВт
Распределение: угловой конвектор под эркером суммарной мощностью 4–4,5 кВт + прямые конвекторы вдоль остальных окон комнаты.
Как подобрать размеры углового конвектора
Длина секций
Каждая секция углового конвектора подбирается под ширину соответствующей плоскости остекления. Оптимальная длина — 70–80% ширины плоскости.
Пример: эркер с тремя плоскостями — центральная 1200 мм, боковые по 800 мм.
- Центральная секция: 900–1000 мм
- Боковые секции: 600–650 мм каждая
Глубина корпуса
Определяется толщиной стяжки — аналогично прямым конвекторам. Оптимальная глубина для хорошей тепловой мощности — 80–110 мм.
Ширина корпуса
Стандартная — 170–250 мм. В угловой зоне эркера пространство часто ограничено — убедитесь, что ширина корпуса вписывается в доступную нишу.
Монтаж углового конвектора в эркере
Планирование до заливки стяжки
Угловой конвектор заказывается заблаговременно — до начала черновых работ. Срок изготовления нестандартных моделей 2–4 недели. Установка корпуса — до заливки стяжки.
Последовательность:
- Снять точные размеры эркера: углы, длины плоскостей, расстояние от стекла до края ниши
- Заказать конвектор по чертежу — указать угол между секциями, длины секций, глубину, ширину
- После изготовления установить корпус в нишу до заливки стяжки
- Проложить трубы под стяжкой к месту подключения
- Залить стяжку, уложить напольное покрытие
- Установить теплообменник и решётку
Формирование ниши в углу эркера
Угловая зона — технически сложное место для ниши. Несколько важных моментов:
Угловой стык: в месте соединения двух секций корпуса стяжка должна быть непрерывной — без трещин и пустот. Используйте армирующую сетку в угловой зоне.
Гидроизоляция: угловые зоны эркера — места повышенного риска промерзания. Обработайте нишу гидроизоляционной мастикой до монтажа корпуса.
Демпферная лента: наклейте по всему периметру верхнего края корпуса — включая угловой стык. Это компенсирует тепловое расширение и предотвратит трещины в стяжке.
Подключение к системе отопления
Угловой конвектор с непрерывным теплообменником имеет одну точку подключения — подача и обратка выходят с одного торца. Это упрощает монтаж по сравнению с несколькими прямыми конвекторами.
Для длинных угловых конвекторов (суммарная длина секций более 2000 мм) рекомендуется подключение с байпасом или двустороннее подключение — для равномерного прогрева теплообменника по всей длине.
Альтернатива угловому конвектору: несколько прямых
Если угловой конвектор под заказ не вписывается в сроки или бюджет — можно использовать несколько прямых конвекторов с перекрытием углов.
Схема расстановки:
- Один конвектор под центральной плоскостью эркера
- По одному конвектору под каждой боковой плоскостью
- Конвекторы располагаются с небольшим перекрытием в угловой зоне — 100–150 мм
Плюсы: стандартные модели из склада, быстрая поставка, ниже стоимость.
Минусы: видимые стыки между решётками в угловых зонах, сложнее гидравлическая обвязка (несколько точек подключения), холодные зоны в углах при неточной расстановке.
Решётка для углового конвектора
Угловой конвектор комплектуется угловой решёткой, повторяющей форму корпуса. Решётка изготавливается под конкретный угол и длины секций.
Типы решёток:
- Рулонная угловая — гибкая, легко огибает угол
- Линейная угловая — жёсткая, с угловым стыковочным элементом
Материалы: анодированный алюминий (серебро, бронза, чёрный), нержавеющая сталь, дерево под заказ.
При выборе решётки убедитесь, что угол стыка решётки точно совпадает с углом корпуса конвектора.
Часто задаваемые вопросы
Можно ли заказать угловой конвектор под нестандартный угол эркера? Да. Большинство производителей (Techno, Kampmann, Varmann) изготавливают угловые конвекторы под любой угол по чертежу заказчика. Срок изготовления 2–4 недели, стоимость на 20–40% выше стандартных прямых моделей.
Как точно измерить угол эркера для заказа конвектора? Используйте угломер или транспортир. Приложите к внутреннему углу эркера и считайте показание. Для заказа конвектора нужен внутренний угол ниши — именно он определяет угол между секциями корпуса. Для сложных эркеров — закажите обмерный план у проектировщика.
Сколько стоит угловой конвектор по сравнению с прямым? Угловой конвектор на заказ стоит на 25–50% дороже прямого аналогичной суммарной длины. Разница в цене обоснована: индивидуальное изготовление, более сложная сварная конструкция корпуса, угловой теплообменник.
Можно ли установить угловой конвектор без вентилятора в эркере? Можно, но для эркеров с большой площадью остекления (от пола до потолка) — не рекомендуется. Естественной конвекции недостаточно для создания полноценной тепловой завесы в угловых зонах. Модель с вентилятором обеспечит равномерный прогрев по всей длине углового конвектора.
Итог
Угловой или радиусный внутрипольный конвектор — правильное решение для эркера. Он создаёт непрерывную тепловую завесу по всему периметру остекления без холодных угловых зон. Ключевые шаги: точно снять размеры эркера, заказать конвектор заблаговременно (2–4 недели на производство) и заложить нишу до заливки стяжки.
