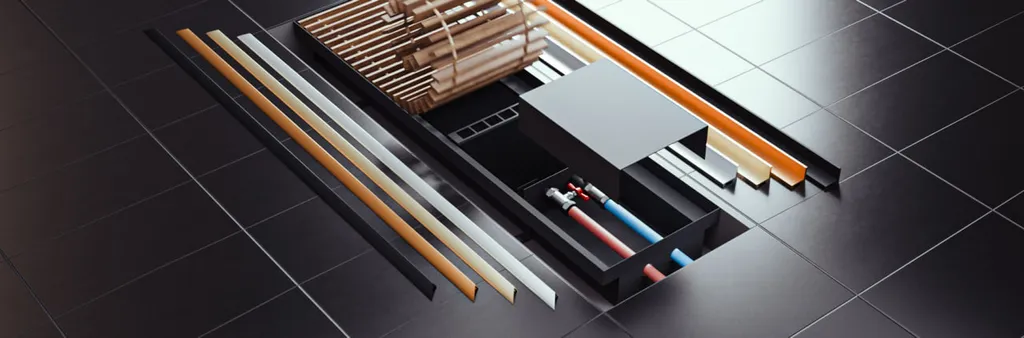

Внутрипольный конвектор с тепловым насосом — сочетание с важным нюансом: паспортная мощность конвектора указывается при температуре теплоносителя 70/60 °C, а тепловой насос работает при 35–55 °C. При низкотемпературном режиме реальная мощность конвектора составляет 40–65% от паспортной. Это главная ошибка при выборе. Разбираем как правильно рассчитать мощность, какие конвекторы подходят и как настроить систему.
Почему паспортная мощность не работает с тепловым насосом
Производители указывают тепловую мощность конвектора при стандартных условиях испытания: температура теплоносителя 70 °C на подаче и 60 °C на обратке (режим 70/60), температура воздуха в помещении 20 °C.
Тепловой насос работает иначе. Его принцип — передача тепла из одной среды в другую с минимальными затратами электроэнергии. Чем ниже температура теплоносителя, тем выше COP (коэффициент эффективности) насоса. Поэтому тепловые насосы проектируются под низкотемпературный режим:
- Воздушный тепловой насос: теплоноситель 40–55 °C
- Геотермальный тепловой насос (грунт-вода): 35–50 °C
- Тепловой насос вода-вода: 40–55 °C
При таких температурах конвектор отдаёт значительно меньше тепла, чем написано в паспорте.
Таблица поправочных коэффициентов мощности
Паспортная мощность конвектора умножается на коэффициент в зависимости от реального режима теплоносителя:
| Режим теплоносителя (подача/обратка) | Коэффициент к паспортной мощности |
|---|---|
| 90/70 °C (высокотемпературный котёл) | × 1,15–1,20 |
| 70/60 °C (стандарт, паспортные условия) | × 1,00 |
| 65/55 °C | × 0,85–0,90 |
| 60/50 °C (низкотемпературный котёл) | × 0,75–0,80 |
| 55/45 °C (воздушный тепловой насос) | × 0,60–0,65 |
| 50/40 °C (тепловой насос) | × 0,55–0,60 |
| 45/35 °C (геотермальный насос) | × 0,40–0,50 |
| 40/30 °C (максимально низкотемпературный) | × 0,30–0,40 |
Пример: конвектор с паспортной мощностью 2000 Вт при 70/60 °C в системе с воздушным тепловым насосом (55/45 °C) реально отдаст: 2000 × 0,62 = 1240 Вт
Если помещению нужно 2000 Вт — этот конвектор не справится. Нужна модель с паспортной мощностью минимум 2000 / 0,62 = 3226 Вт.
Формула расчёта мощности конвектора для теплового насоса
Паспортная мощность = Расчётная потребность в тепле ÷ Коэффициент режима
Шаги расчёта:
Шаг 1. Рассчитайте тепловую потребность помещения по стандартной формуле: W = S × 100 × К1 × К2 × К3...
Шаг 2. Уточните рабочий режим вашего теплового насоса. Возьмите из паспорта или у проектировщика: температура подачи и обратки при расчётной зимней температуре.
Шаг 3. Найдите коэффициент по таблице выше.
Шаг 4. Разделите тепловую потребность на коэффициент — получите минимальную паспортную мощность конвектора.
Шаг 5. Добавьте запас 15–20%.
Полный пример расчёта
Условия:
- Гостиная 28 м², потолки 3 м, панорамные окна (от пола до потолка), угловая комната
- Частный дом, средняя полоса России
- Система отопления: воздушный тепловой насос, режим 55/45 °C
Шаг 1. Тепловая потребность: W = 28 × 100 × 1,4 (панорама) × 1,1 (потолки 3 м) × 1,2 (угловая) = 5174 Вт
Шаг 2. Коэффициент для режима 55/45 °C: 0,62
Шаг 3. Паспортная мощность конвектора: 5174 ÷ 0,62 = 8345 Вт
Шаг 4. Запас 15%: 8345 × 1,15 = 9597 Вт ≈ 10 кВт
Вывод: для этой гостиной нужны конвекторы суммарной паспортной мощностью (при 70/60 °C) не менее 10 кВт. Например, два конвектора по 5 кВт вдоль витражного фасада.
Без учёта теплового насоса покупатель выбрал бы конвекторы на 5–6 кВт — и в морозный день гостиная не прогрелась бы до 22 °C.
Какие конвекторы подходят для теплового насоса
Обязательно с вентилятором
При низкой температуре теплоносителя (40–55 °C) естественная конвекция практически не работает — разница температур между теплообменником и воздухом слишком мала для эффективного воздухообмена. Только принудительный обдув создаёт достаточный теплообмен.
Вентилятор увеличивает мощность конвектора в 2–3 раза по сравнению с моделью без вентилятора при тех же размерах — именно это критично при низкотемпературном режиме.
Двух- или трёхрядный теплообменник
Больше рядов трубок → больше площадь теплообмена → выше мощность при той же температуре теплоносителя. При работе с тепловым насосом выбирайте конвекторы с 2–3-рядным теплообменником — они компенсируют низкую температуру теплоносителя увеличенной площадью.
Мелкий шаг рёбер теплообменника
Шаг рёбер 1,5–2 мм — максимальная площадь теплоотдачи. При низкой температуре теплоносителя каждый дополнительный квадратный сантиметр площади теплообмена важен.
Увеличенная глубина корпуса
Корпус глубиной 90–120 мм позволяет разместить 3-рядный теплообменник — мощность существенно выше, чем у стандартных 65–85 мм при том же теплоносителе.
Бесщёточный EC-вентилятор
С тепловым насосом конвектор работает при более умеренных температурах теплоносителя, но более продолжительное время. Долговечный EC-вентилятор с ресурсом 12–15 лет — правильный выбор для такого режима.
Оптимальные бренды и серии для работы с тепловым насосом
Kampmann Kanaro — топовая модель для низкотемпературных систем. Трёхрядный теплообменник, EC-вентилятор, шаг рёбер 1,8 мм. Производитель предоставляет таблицы мощности для режимов 55/45 и 45/35 °C — можно точно рассчитать без коэффициентов.
Varmann Ntherm — двух и трёхрядный теплообменник, EC-вентилятор. Таблицы мощности для низкотемпературных режимов в паспорте.
Techno KVZV — российский конвектор с вентилятором, медно-алюминиевый теплообменник. Хорошая эффективность при низкотемпературном режиме. Более доступная цена, чем у европейских аналогов.
Правило: при выборе конвектора для теплового насоса всегда запрашивайте у производителя таблицу мощности при режиме теплоносителя вашей системы. Надёжные производители предоставляют её в паспорте изделия.
Тепловой насос + конвектор vs тепловой насос + тёплый пол
Это частый вопрос при проектировании системы отопления частного дома с тепловым насосом.
Тёплый пол — идеальный партнёр теплового насоса. Работает при температуре теплоносителя 30–45 °C — точно в зоне максимального COP насоса. Равномерный обогрев, высокая эффективность, хороший комфорт.
Конвектор с тепловым насосом — требует более высокой температуры теплоносителя (50–60 °C) для достаточной мощности. COP насоса при этом ниже — выше расход электроэнергии.
Оптимальная схема для частного дома с тепловым насосом:
- Тёплый пол — основная система по всей площади. Температура теплоносителя 35–45 °C. Максимальный COP насоса, экономичность.
- Конвекторы с вентилятором — у панорамного остекления и в зонах с высокими теплопотерями. Температура теплоносителя 50–55 °C через смесительный узел с повышением температуры.
Два контура с разными температурами теплоносителя подключаются через гидравлический разделитель (гидрострелку) и смесительные узлы. Котёл или тепловой насос работают в оптимальном режиме, каждый контур получает нужную температуру.
Настройка системы: что важно знать
Гидравлическая балансировка
При низкой температуре теплоносителя особенно важна точная балансировка системы. Теплоноситель должен равномерно распределяться по всем конвекторам — без этого дальние от насоса конвекторы будут греть слабее.
Термостат с правильным алгоритмом
Для работы с тепловым насосом рекомендуется термостат с пропорциональным регулированием (ПИД-регулятор) — он плавно управляет скоростью вентилятора и расходом теплоносителя, не допуская резких включений и отключений. Резкие включения снижают эффективность теплового насоса.
Температура теплоносителя и COP насоса
COP (коэффициент производительности) теплового насоса падает при увеличении температуры теплоносителя:
- 35 °C → COP 4,5–5,0
- 45 °C → COP 3,5–4,0
- 55 °C → COP 2,8–3,2
- 65 °C → COP 2,2–2,5
Каждые 10 °C повышения температуры теплоносителя снижают COP на 0,8–1,0. Поэтому конвекторы с тепловым насосом должны быть максимально мощными при минимально возможной температуре теплоносителя — а не наоборот.
Частые ошибки при выборе конвекторов для теплового насоса
Ошибка 1: Расчёт по паспортной мощности без пересчёта. Самая распространённая ошибка. Покупатель берёт конвектор «на 2000 Вт» и не понимает почему в морозный день в комнате 17 °C.
Ошибка 2: Модели без вентилятора. При температуре теплоносителя 45–55 °C модель без вентилятора отдаёт 200–400 Вт вместо 700–900 Вт — катастрофически мало. Только с вентилятором.
Ошибка 3: Однорядный теплообменник. Однорядник при низкой температуре отдаёт недостаточно тепла. Минимум — двухрядный, оптимум — трёхрядный.
Ошибка 4: Нет отдельного высокотемпературного контура для конвекторов. Если конвекторы подключены к тому же контуру что и тёплый пол (35–40 °C) — их мощность будет минимальной. Нужен смесительный узел с повышением температуры до 50–55 °C для контура конвекторов.
Часто задаваемые вопросы
Можно ли подключить конвектор к тепловому насосу напрямую без смесительного узла? Можно, но COP насоса упадёт. Тепловой насос будет работать при температуре, нужной конвекторам (50–55 °C), а не оптимальной для тёплого пола (35–40 °C). Смесительный узел позволяет насосу работать в оптимальном режиме и одновременно обеспечивать нужную температуру обоим контурам.
Какой тепловой насос лучше совместим с конвекторами? Высокотемпературные тепловые насосы (способные выдавать 60–65 °C) лучше совместимы с конвекторами — не нужно закладывать большой запас мощности. Стандартные воздушные насосы при -20 °C на улице часто не могут поднять температуру выше 45–50 °C — учитывайте это при расчёте зимнего режима.
Нужен ли аккумулятор тепла при работе конвектора с тепловым насосом? Буферная ёмкость рекомендуется при мощности насоса более 10 кВт и при наличии нескольких контуров. Она сглаживает пульсации температуры и снижает число включений насоса — повышает его долговечность.
Итог
Внутрипольный конвектор с тепловым насосом — рабочее решение, но требует точного расчёта. Паспортная мощность при 70/60 °C в реальной системе с насосом (55/45 °C) снижается до 60–65%. Расчёт: делите потребность в тепле на коэффициент режима и добавляйте 15–20% запаса.
Правила выбора: обязательно с вентилятором, двух- или трёхрядный теплообменник, глубина корпуса от 90 мм, EC-вентилятор. Оптимальная схема для дома — тёплый пол как основной контур + конвекторы у остекления через смесительный узел с повышением температуры.
