Размеры внутрипольного конвектора — это три параметра: длина, ширина и глубина корпуса. Все три нужно определить до покупки. Ошибка в любом из них означает либо переделку стяжки, либо замену прибора. Разбираем каждый параметр подробно: что влияет на выбор, какие стандарты существуют и как подобрать размер под конкретное помещение.
Три измерения внутрипольного конвектора

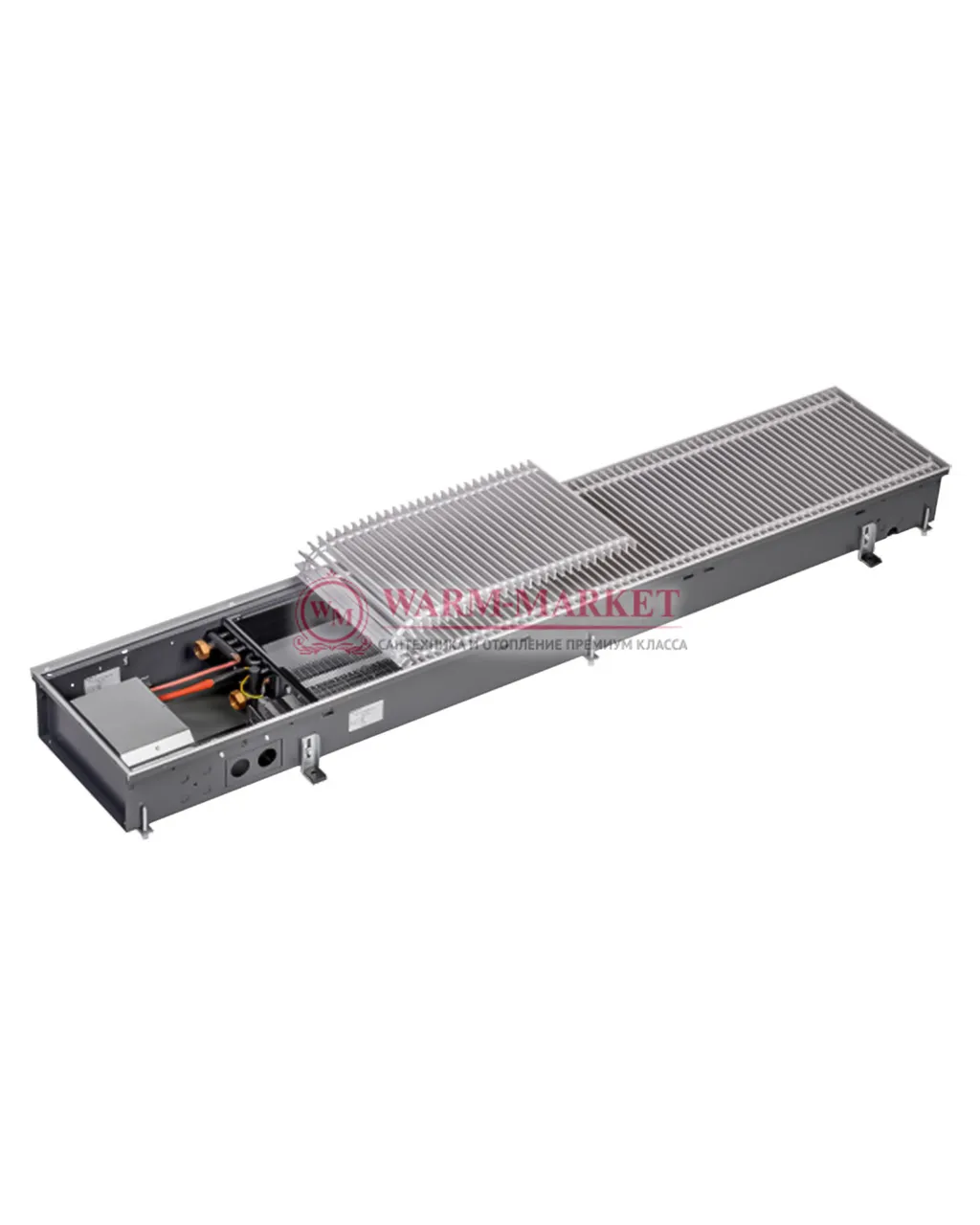

Корпус конвектора — прямоугольный короб, который встраивается в нишу в полу. Его размеры описываются тремя параметрами:
- Длина (L) — протяжённость корпуса вдоль стены или окна. Определяет охват зоны обогрева.
- Ширина (W) — поперечный размер корпуса, перпендикулярно стене. Ограничена конструкцией пола и расположением труб.
- Глубина (H) — вертикальный размер от уровня чистового пола вниз. Ограничена толщиной стяжки.

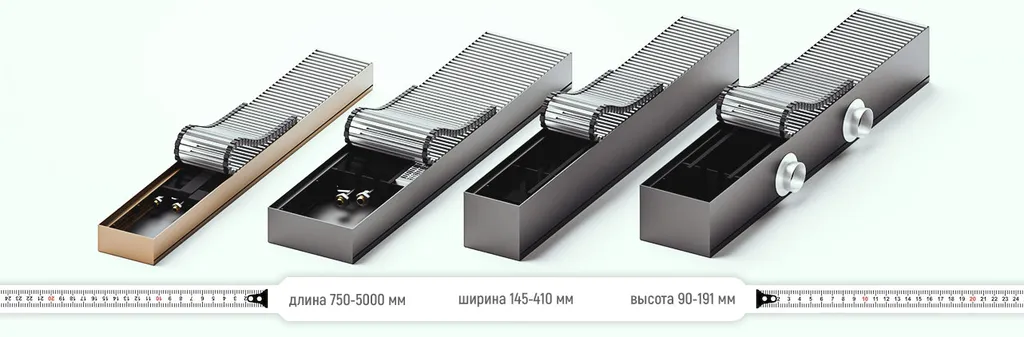

Производители обозначают размеры в формате Д × Ш × Г (длина × ширина × глубина) или L × W × H. Например: 1000 × 230 × 80 мм.
Длина конвектора
Стандартный типоразмерный ряд
Большинство производителей выпускают конвекторы со следующими стандартными длинами:
| Длина, мм | Типичное применение |
|---|---|
| 500 | Узкие проёмы, дополнительный обогрев |
| 700 | Небольшие окна, ванные комнаты |
| 800 | Стандартные окна шириной 900–1100 мм |
| 1000 | Окна шириной 1200–1400 мм |
| 1200 | Широкие окна, балконные двери |
| 1500 | Широкие секции остекления |
| 2000 | Большие панорамные секции |
| 2500 | Широкие витражи |
| 3000 | Максимальная стандартная длина |
Шаг между размерами у большинства брендов — 100 мм. Многие производители (Techno, Varmann, Kampmann) изготавливают конвекторы под нестандартный размер с шагом 50 мм — уточняйте при заказе.
Как выбрать длину
Правило 1: Длина конвектора — 70–80% ширины окна. Это оптимальное соотношение для создания равномерной тепловой завесы. Конвектор короче 70% ширины окна не перекрывает холодные зоны по краям стекла. Длиннее 100% — нецелесообразно, тепловая завеса уходит за пределы остекления.
Пример: окно шириной 1400 мм → длина конвектора 1000–1200 мм.
Правило 2: Для панорамного остекления — длина максимально близка к ширине секции. При витражном остеклении от пола до потолка каждый сантиметр стекла без тепловой завесы — источник холода. Длина конвектора должна быть 80–100% ширины секции.
Правило 3: Несколько конвекторов под одной решёткой вместо одного длинного. Если нужная длина превышает 2000–2500 мм, удобнее поставить два конвектора в один корпус под общей решёткой. Это упрощает монтаж, транспортировку и обслуживание.
Ширина конвектора
Стандартный диапазон
Ширина корпуса внутрипольного конвектора зависит от числа рядов теплообменника и составляет:
| Ширина, мм | Число рядов теплообменника | Характеристика |
|---|---|---|
| 170–200 мм | 1 ряд | Минимальная ширина, базовая мощность |
| 210–250 мм | 2 ряда | Стандарт, оптимальное соотношение |
| 260–300 мм | 3 ряда | Увеличенная мощность |
| 300–400 мм | 3–4 ряда | Максимальная ширина, коммерческое применение |
Как выбрать ширину
Ширина конвектора ограничена двумя факторами:
1. Расстояние от стены до трубопровода или препятствия. Конвектор устанавливается вплотную к стене или линии остекления. Если в полу уже проложены коммуникации — убедитесь, что ширина ниши позволяет разместить корпус.
2. Минимально необходимая мощность. Чем шире корпус — тем больше рядов теплообменника, тем выше мощность при той же длине. Если расчётная мощность не достигается конвектором стандартной ширины — берите более широкую модель.
Практическое правило: для жилых помещений достаточно ширины 230–250 мм (2-рядный теплообменник). Для коммерческих объектов с высокими теплопотерями — 280–350 мм.
Глубина конвектора
Стандартный диапазон
| Глубина, мм | Минимальная толщина стяжки | Применение |
|---|---|---|
| 55–65 мм | 80–90 мм | Тонкая стяжка, ограниченные ниши |
| 75–85 мм | 100–110 мм | Стандарт для новостроек |
| 90–110 мм | 115–135 мм | Увеличенная мощность |
| 120–150 мм | 145–175 мм | Коммерческие объекты |
Как рассчитать допустимую глубину
Допустимая глубина = толщина стяжки − толщина напольного покрытия − 20 мм
Пример: стяжка 120 мм, паркет с подложкой 18 мм → допустимая глубина = 120 − 18 − 20 = 82 мм. Подойдут конвекторы глубиной до 80 мм.
Подробнее о выборе глубины — в статье «Глубина внутрипольного конвектора».
Стандартные типоразмеры: сводная таблица
Наиболее популярные размеры внутрипольных конвекторов для жилых помещений:
| Длина | Ширина | Глубина | Мощность (ориент.) | Применение |
|---|---|---|---|---|
| 800 × 230 × 80 | 800 мм | 230 мм | 80 мм | 600–900 Вт |
| 1000 × 230 × 80 | 1000 мм | 230 мм | 80 мм | 800–1200 Вт |
| 1000 × 230 × 110 | 1000 мм | 230 мм | 110 мм | 1200–1800 Вт |
| 1200 × 250 × 85 | 1200 мм | 250 мм | 85 мм | 1000–1500 Вт |
| 1500 × 250 × 110 | 1500 мм | 250 мм | 110 мм | 1800–2600 Вт |
| 2000 × 280 × 110 | 2000 мм | 280 мм | 110 мм | 2500–3800 Вт |
Мощность указана без вентилятора при температуре теплоносителя 70/60 °C. С вентилятором — в 2–3 раза выше.
Размеры решётки и корпуса: в чём разница
Важный нюанс: размеры корпуса и размеры решётки не совпадают.
Решётка перекрывает не только нишу конвектора, но и выступает за её края на 10–20 мм с каждой стороны — для эстетичного примыкания к напольному покрытию. Поэтому:
Размер решётки = длина корпуса + 20–40 мм
Пример: корпус 1000 мм → решётка 1020–1040 мм.
При выборе решётки под паркет или плитку учитывайте этот выступ — он должен ровно перекрывать стык между нишей и напольным покрытием без видимых щелей.
Нестандартные размеры: когда и как заказывать
Стандартные размеры покрывают 90% задач. Нестандартный заказ нужен в следующих случаях:
- Ширина окна не кратна стандартному шагу (например, 1350 мм вместо 1200 или 1500)
- Эркер или радиусная стена требуют угловых или изогнутых моделей
- Нестандартная ширина или глубина ниши
Большинство крупных производителей принимают заказы на нестандартные размеры. Минимальный срок изготовления — 2–4 недели. Стоимость — на 15–30% выше стандартных моделей. При заказе предоставьте точный чертёж ниши с указанием всех размеров.
Как правильно снять размеры ниши
Если ниша уже готова (корпус установлен, стяжка залита):
- Измерьте внутреннюю длину ниши (расстояние между торцевыми стенками)
- Измерьте внутреннюю ширину ниши
- Измерьте глубину — от верха корпуса до дна ниши
- Проверьте горизонтальность корпуса уровнем — верхний край должен быть заподлицо с чистовым полом
Если ниша ещё не залита:
- Определите позицию конвектора по проекту
- Рассчитайте глубину с учётом стяжки и напольного покрытия
- Выберите конвектор и только после этого заливайте стяжку — корпус устанавливается до заливки
Часто задаваемые вопросы
Можно ли укоротить конвектор на месте? Корпус из оцинкованной стали можно подрезать болгаркой. Теплообменник укорачивается только на производстве — самостоятельная обрезка медных трубок нарушает герметичность контура. Если нужен нестандартный размер — заказывайте у производителя.
Что важнее для мощности — длина или глубина? Оба параметра влияют на мощность, но по-разному. Длина увеличивает мощность линейно: удвоили длину — удвоили мощность. Глубина влияет через число рядов теплообменника: переход с 1-рядного на 2-рядный даёт прирост мощности 60–80%, с 2-рядного на 3-рядный — ещё 40–50%. При ограниченной длине ниши увеличение глубины и ширины — единственный способ повысить мощность.
Каков минимальный размер внутрипольного конвектора? Минимальная длина в серийном производстве — 400–500 мм. Минимальная глубина — 55 мм. Минимальная ширина — 160–170 мм. Такие модели используются в качестве дополнительного источника тепла или в очень ограниченных нишах.
Влияют ли размеры на декоративную решётку? Да. Решётка всегда подбирается под конкретный корпус — её длина и ширина зависят от размеров корпуса. При покупке конвектора решётка указывается отдельно или входит в комплект — уточняйте при заказе.
Итог: чек-лист по размерам
Перед покупкой внутрипольного конвектора убедитесь, что у вас есть ответы на все вопросы:
- Длина: измерена ширина окна или зоны обогрева, рассчитана оптимальная длина конвектора (70–80% ширины окна)
- Ширина: определено число рядов теплообменника исходя из расчётной мощности
- Глубина: измерена толщина стяжки, вычтено напольное покрытие и 20 мм запаса
- Размеры решётки: рассчитаны с учётом выступа за корпус
- Нестандартный размер: при необходимости оформлен заказ на производстве
В каталоге Warm-Market конвекторы фильтруются по всем трём параметрам — длине, ширине и глубине. Специалисты помогут подобрать модель под точные размеры вашей ниши и расчётную мощность.
