Установить внутрипольный конвектор своими руками реально — если чётко понимать, какие этапы доступны домашнему мастеру, а какие требуют профессиональных инструментов и допусков. Ошибка в разметке или гидравлическом подключении обернётся протечкой под чистовым полом. Разбираем весь процесс честно: без лишних страшилок, но и без преуменьшения рисков.
Что можно сделать самому
Разметка позиции конвектора. Определить место установки, замерить нишу, нанести разметку на пол — с этим справится любой.
Установка корпуса в нишу. Выставить корпус по уровню, зафиксировать регулировочными ножками, закрепить раствором — не требует специального инструмента, только аккуратности и строительного уровня.
Укладка напольного покрытия вокруг корпуса. Обрезка паркета или плитки по контуру корпуса — стандартная плиточная или паркетная работа.
Установка теплообменника и решётки. Теплообменник опускается в корпус и подключается к трубам — при наличии опыта сантехнических работ.
Электрический конвектор. Подключение к розетке 220 В — доступно любому, кто умеет работать с электрикой. Прямое подключение к щитку — только электрик с допуском.
Что лучше доверить специалисту
Пайка медных труб. Соединение медных труб оловянно-серебряным припоем требует газовой горелки, флюса и опыта. Непропаянное соединение — протечка под стяжкой.
Опрессовка системы. Проверка герметичности под давлением выполняется специальным опрессовочным насосом. Без опрессовки нельзя укладывать напольное покрытие.
Подключение к системе центрального отопления. В многоквартирных домах требует согласования с управляющей компанией и выполняется сертифицированным сантехником.
Настройка термостатических клапанов и балансировка системы. Неправильная настройка — неравномерный прогрев или повышенный шум в системе.
Инструменты и материалы для самостоятельного монтажа
Инструменты:
- Строительный уровень (пузырьковый длиной 600–1000 мм или лазерный)
- Рулетка
- Перфоратор с коронкой или зубилом — для корректировки ниши
- Шпатель и мастерок — для укладки раствора
- Разводной и рожковые ключи — для подключения труб
- Пылесос — для очистки ниши
Материалы:
- Корпус конвектора с регулировочными ножками
- Теплообменник
- Декоративная решётка
- Демпферная лента (входит в комплект у большинства производителей)
- Цементно-песчаный раствор или монтажная пена — для фиксации корпуса
- Шаровые краны, гайки, уплотнители — для обвязки
Пошаговая инструкция
Шаг 1. Подготовка ниши
Если стяжка ещё не залита — формируйте нишу опалубкой из досок или металлических профилей. Размеры опалубки: по внешним размерам корпуса с запасом 5–10 мм с каждой стороны.
Если стяжка уже есть — вырежьте нишу перфоратором:
- Длина и ширина ниши = внешние размеры корпуса + 10 мм с каждой стороны
- Глубина ниши = глубина корпуса + 30 мм (запас под подушку раствора)
Очистите нишу от пыли и осколков бетона. Пропылесосьте дно и стенки.
Шаг 2. Разметка уровня установки
Определите точную высоту, на которой должен стоять верхний край корпуса:
Высота верхнего края корпуса = уровень чистового пола − 0 мм
То есть верхний край корпуса должен быть строго заподлицо с уровнем чистового пола (с учётом толщины напольного покрытия).
Отметьте эту высоту на стенках ниши карандашом или малярной лентой — это ориентир для регулировки ножек.
Шаг 3. Подготовка труб
До установки корпуса убедитесь, что трубы подачи и обратки выведены в нишу на нужной высоте и в нужном месте. Трубы должны выступать из ниши на 150–200 мм — для удобного подключения к теплообменнику.
Если трубы ещё не проложены — проложите их под стяжкой в гофрированной защитной трубе. Это обязательное условие: трубы без гофры в стяжке невозможно заменить при повреждении.
Шаг 4. Установка корпуса
- Поставьте корпус в нишу
- Отрегулируйте высоту каждой ножки так, чтобы верхний край корпуса совпадал с отметкой на стенке ниши
- Проверьте горизонтальность уровнем по длине и ширине корпуса. Допустимое отклонение — не более 1 мм на 1 м
- Наклейте демпферную ленту по всему периметру верхнего края корпуса
- Зафиксируйте корпус в нише — залейте пространство между корпусом и стенками ниши цементным раствором или монтажной пеной по периметру снизу
Важно: закройте внутреннюю полость корпуса картоном или куском пенопласта — чтобы раствор не попал внутрь.
Шаг 5. Контрольная проверка
До заливки стяжки обязательно проверьте:
- Горизонтальность корпуса уровнем повторно (раствор мог немного сдвинуть)
- Высоту верхнего края — совпадение с уровнем чистового пола
- Надёжность фиксации — корпус не должен шататься
Только после этой проверки можно заливать стяжку.
Шаг 6. Заливка стяжки
Залейте стяжку вокруг корпуса до уровня его верхнего края. Защита внутри корпуса должна быть установлена — раствор внутрь не попадёт.
Дайте стяжке полностью высохнуть: цементная — 28 суток, быстросохнущая — по инструкции производителя. До высыхания стяжки к следующим шагам не переходите.
Шаг 7. Гидравлическое подключение
После высыхания стяжки подключайте теплообменник к трубам. Минимальная обвязка:
Труба подачи → шаровой кран → теплообменник → шаровой кран → труба обратки
Шаговые краны позволят отключить конвектор для обслуживания без слива всей системы.
Дополнительно — термостатический клапан на подаче и автоматический воздухоотводчик на теплообменнике.
Уплотнение резьбовых соединений: лён с сантехнической пастой или фум-лента в 4–5 слоёв.
Если трубы медные — пайка обязательна. Резьбовые соединения на меди без пайки — ненадёжны. Если нет опыта пайки — пригласите сантехника на этот этап.
Шаг 8. Опрессовка
До укладки напольного покрытия — обязательная опрессовка. Если нет опрессовочного насоса — пригласите специалиста. Стоимость опрессовки у сантехника — 1000–3000 рублей. Цена ошибки без опрессовки — замена паркета или плитки по всей комнате.
Порядок:
- Заполните систему водой, стравите воздух
- Поднимите давление до 3–4 бар (для жилых систем)
- Выдержите 30 минут без падения давления
- Осмотрите все соединения
Шаг 9. Укладка напольного покрытия
Уложите напольное покрытие вплотную к корпусу конвектора. Демпферная лента обеспечит ровный шов без щелей.
При укладке паркета: обрезайте доску точно по контуру корпуса. Зазор 1–2 мм — норма, он закроется краем решётки.
При укладке плитки: затирайте швы вплотную к металлическому краю корпуса. Цвет затирки — под цвет решётки.

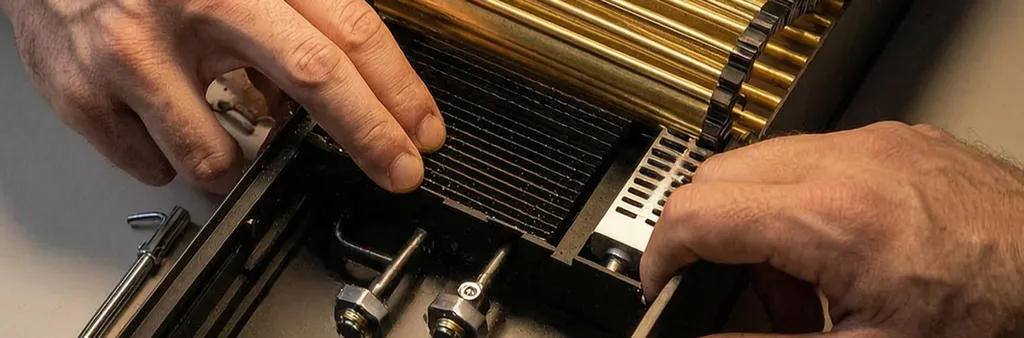

Шаг 10. Установка теплообменника и решётки
- Опустите теплообменник в корпус
- Подключите трубы
- Установите воздухоотводчик
- Уложите решётку
Решётка просто укладывается в корпус — большинство моделей не требует дополнительной фиксации.
Шаг 11. Первый запуск
- Откройте шаровые краны
- Стравите воздух через воздухоотводчик — подождите, пока из него пойдёт вода без пузырей
- Включите систему отопления
- Проверьте нагрев теплообменника — через 5–10 минут он должен стать горячим
- Поднесите руку над решёткой — тёплый воздух должен ощутимо подниматься
- Проверьте все соединения на протечки ещё раз под рабочим давлением
Особенности самостоятельной установки электрического конвектора
Электрический конвектор значительно проще в самостоятельном монтаже — нет труб, нет опрессовки.
Порядок установки:
- Установите корпус в нишу и выровняйте по уровню — аналогично водяному
- Подведите электрический кабель в нишу (сечение 2,5 мм² для мощности до 3,5 кВт)
- После заливки стяжки и укладки покрытия установите нагревательный элемент (ТЭН)
- Подключите кабель к клеммной колодке ТЭНа
- Установите термостат — настенный выносной или встроенный в конвектор
- Включите и проверьте работу
Важно: для конвекторов мощностью от 2 кВт рекомендуется отдельная линия от щитка с автоматическим выключателем на 16 А. Прокладка новой линии — работа для электрика с допуском.
Сколько стоит самостоятельный монтаж vs профессиональный
| Этап | Самостоятельно | Профессионал |
|---|---|---|
| Установка корпуса | 0 руб. | 1500–3000 руб. |
| Прокладка труб | 0 руб. (если есть навык) | 2000–5000 руб. |
| Гидравлическое подключение | 0 руб. (если есть навык) | 2000–4000 руб. |
| Опрессовка | 0–500 руб. (аренда насоса) | 1000–3000 руб. |
| Итого на 1 конвектор | 0–500 руб. | 6500–15 000 руб. |
Экономия при самостоятельном монтаже — существенная. Но она оправдана только при наличии опыта сантехнических работ. Цена ошибки — замена напольного покрытия и ремонт перекрытия при протечке.
Часто задаваемые вопросы
Нужно ли отключать систему отопления для монтажа? Да. Перед подключением конвектора к системе отопления необходимо перекрыть стояк и слить воду из участка системы. В многоквартирных домах это согласовывается с управляющей компанией.
Можно ли установить конвектор в уже готовый пол без вскрытия стяжки? Если стяжка позволяет по толщине — можно вырезать нишу перфоратором. Но трубы придётся прокладывать в штробах в стенах или полу, что увеличивает объём работ. Для электрического конвектора — проще: нужно только вырезать нишу и подвести кабель в плинтусном канале.
Как проверить правильность установки без специальных приборов? Три простых проверки: (1) уровень — приложите уровень к верхнему краю корпуса по длине и ширине; (2) высота — приложите правило или длинную рейку поперёк корпуса и соседнего пола — зазора и выступа быть не должно; (3) после запуска — рука над решёткой должна ощущать тёплый восходящий поток.
Что делать, если после установки конвектор не греет? Первые три причины: воздушная пробка в теплообменнике (стравите воздух через воздухоотводчик), закрытый шаровой кран (откройте), слишком низкая температура теплоносителя в системе (проверьте настройки котла).
Итог
Установить внутрипольный конвектор своими руками реально при наличии базовых строительных навыков. Установка корпуса, выравнивание, укладка покрытия — всё это доступно аккуратному домашнему мастеру. Гидравлическое подключение и опрессовка — этапы, где лучше привлечь специалиста хотя бы для финальной проверки.
Главное правило: не торопитесь. Каждый этап выполняйте точно и проверяйте результат до перехода к следующему. Конвектор, установленный правильно один раз, прослужит без проблем 30–50 лет.
